12-คอร์, 24-คอร์ หรือ 48-คอร์? จะตรวจสอบความจุของกล่องเทอร์มินัลไฟเบอร์ออปติกได้อย่างไร

เพื่อกำหนดความจุในอุดมคติสำหรับ กล่องต่อสายไฟเบอร์ออปติก (FOTB) คุณต้องตรงกับจำนวนเส้นใยไม่ว่า 12-คอร์, 24-คอร์ หรือ 48-คอร์ —ตามความหนาแน่นของสมาชิกปัจจุบันของคุณในขณะที่อนุญาตให้มี อัตราการเติบโต 20-30% เพื่อการขยายตัวในอนาคต การเลือกกำลังการผลิตที่เหมาะสมจะช่วยป้องกันการใช้จ่ายด้านทุนเริ่มต้นที่สูงจากการจัดสรรมากเกินไป และหลีกเลี่ยงปัญหาคอขวดทางเทคนิคของการจัดสรรน้อยเกินไป

ทำความเข้าใจเกี่ยวกับความจุของกล่องเทอร์มินัลไฟเบอร์ออปติก

ความจุกล่องต่อสายไฟเบอร์ออปติก หมายถึงจำนวนแกนไฟเบอร์สูงสุดที่หน่วยสามารถยุติ ประกบ และแจกจ่ายให้กับผู้ใช้ปลายทางได้ ขีดจำกัดทางกายภาพนี้กำหนดโดยจำนวนพอร์ตอะแดปเตอร์ (SC, LC หรือ FC) และพื้นที่ภายในที่พร้อมใช้งานสำหรับถาดต่อประกบและการจัดการสายเคเบิล

ในความทันสมัย FTTH (ไฟเบอร์ถึงบ้าน) และ FTTB (ไฟเบอร์กับอาคาร) การใช้งาน กล่องเทอร์มินัลจะทำหน้าที่เป็นสะพานเชื่อมระหว่างสายกระจายและสายหล่นที่นำไปสู่สถานที่ของลูกค้า ก กล่องเทอร์มินอลไฟเบอร์ออปติก 12 แกน โดยทั่วไปจะใช้สำหรับกลุ่มที่อยู่อาศัยขนาดเล็ก ในขณะที่ รุ่น 48 คอร์ เป็นมาตรฐานสำหรับอาคารอพาร์ตเมนต์ที่มีความหนาแน่นสูงหรือศูนย์กลางการค้า ความจุที่คุณเลือกจะกำหนดความสามารถในการปรับขนาดและประสิทธิภาพการบำรุงรักษาของเครือข่าย

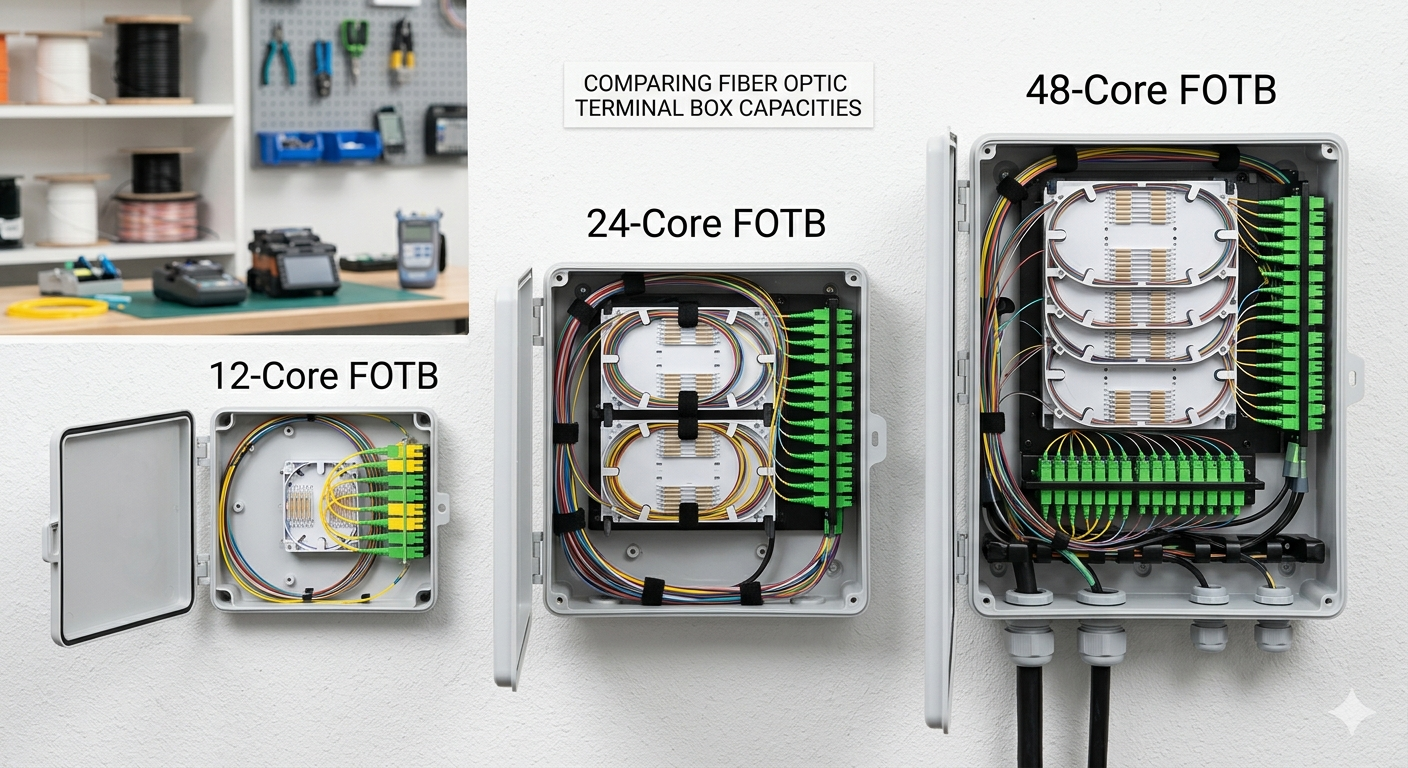

12-Core กับ 24-Core กับ 48-Core: การวิเคราะห์เปรียบเทียบ

ความแตกต่างหลักระหว่างความสามารถเหล่านี้อยู่ที่ ความหนาแน่นของท่าเรือและรอยเท้าเชิงพื้นที่ ซึ่งส่งผลโดยตรงต่อต้นทุนการใช้งานต่อสมาชิก การเลือกระหว่างตัวเลือกเหล่านี้จำเป็นต้องมีความสมดุลระหว่างข้อจำกัดด้านพื้นที่และอัตราการใช้ที่คาดการณ์ไว้ของบริการไฟเบอร์ของคุณ

ปัจจัยสำคัญในการกำหนดความจุกล่องเทอร์มินัลไฟเบอร์ออปติก

ความหนาแน่นของสมาชิก เป็นตัวชี้วัดที่สำคัญที่สุดตัวเดียวในการคำนวณความจุที่จำเป็นสำหรับกล่องเทอร์มินัลของคุณ คุณต้องดำเนินการสำรวจสถานที่เพื่อระบุจำนวนครัวเรือนหรือสำนักงานทั้งหมดภายในรัศมี 50 เมตรจากจุดติดตั้งที่เสนอ

1. อัตราการสมัครสมาชิกปัจจุบันและอนาคต

ติดตั้งอยู่เสมอ ความจุเพิ่มขึ้น 25% กว่า "โอกาสในการขายที่อบอุ่น" ในปัจจุบันของคุณที่แนะนำเพื่อรองรับการเติบโตของเครือข่ายทั่วไป หากคุณมีลูกค้าที่สนใจ 10 รายในวันนี้ ก กล่องเทอร์มินอลไฟเบอร์ออปติก 12 แกน อาจดูเพียงพอ แต่ก็ทำให้ไม่มีที่ว่างสำหรับข้อผิดพลาดหรือเพื่อนบ้านในอนาคตที่ลงทะเบียน ในสถานการณ์สมมตินี้ ก กล่อง 24 คอร์ ให้บัฟเฟอร์ที่ปลอดภัยกว่ามาก

2. ประเภทของตัวเชื่อมต่อไฟเบอร์ (SC กับ LC)

การใช้ อะแดปเตอร์ LC ดูเพล็กซ์ สามารถเพิ่มความจุของกล่องเทอร์มินัลมาตรฐานเป็นสองเท่าได้อย่างมีประสิทธิภาพเมื่อเปรียบเทียบกับ อะแดปเตอร์ SC . หากพื้นที่การติดตั้งทางกายภาพของคุณมีจำกัด (เช่น ตู้อเนกประสงค์ที่คับแคบ) คุณสามารถรับความหนาแน่น 48 คอร์ในกล่องขนาด 24 คอร์ได้โดยการสลับไปใช้ตัวเชื่อมต่อ LC

3. สถาปัตยกรรมเครือข่าย (P2P กับ PON)

เครือข่ายออปติคอลแบบพาสซีฟ (PON) สถาปัตยกรรมมักใช้ตัวแยกภายใน กล่องต่อสายไฟเบอร์ออปติก ซึ่งเปลี่ยนแปลงความต้องการพื้นที่ภายในอย่างมาก หากคุณวางตัวแยก PLC 1:16 ไว้ภายในกล่อง ก กล่อง 24 คอร์ เป็นขนาดขั้นต่ำที่แนะนำในการจัดการไฟเบอร์อินพุต โมดูลตัวแยกสัญญาณ และสายดรอปเอาท์พุต 16 สายโดยไม่เกิน รัศมีการโค้งงอของเส้นใย .

เหตุใดกล่องเทอร์มินัลไฟเบอร์ออปติก 24 คอร์จึงเป็น "Sweet Spot"

ที่ ความจุ 24 คอร์ นำเสนอความสมดุลที่ดีที่สุดระหว่างต้นทุนฮาร์ดแวร์และความคล่องตัวในการติดตั้งสำหรับสภาพแวดล้อมชานเมืองและในเมือง มีขนาดใหญ่พอที่จะติดตั้งเครื่องแยกและให้ศักยภาพในการเติบโตที่สำคัญ แต่มีขนาดเล็กพอที่จะติดตั้งบนเสาไฟฟ้าโดยไม่มีความต้านทานลมมากเกินไป

• ประสิทธิภาพต้นทุน: ที่ price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• ความเรียบง่ายในการดำเนินงาน: ช่างเทคนิคสามารถสร้างมาตรฐานสำหรับบล็อกที่อยู่อาศัยส่วนใหญ่ในประเภทกล่องเดียว ซึ่งช่วยลดความจำเป็นในสินค้าคงคลังอะไหล่ที่หลากหลาย
• ความยืดหยุ่นในการแยกส่วน: ก กล่อง 24 คอร์ สามารถรองรับสปลิตเตอร์ 1:8 สองตัวหรือสปลิตเตอร์ 1:16 หนึ่งตัวได้อย่างง่ายดาย โดยมีพื้นที่เหลือเฟือสำหรับการหย่อนสายเคเบิล

ความท้าทายทางเทคนิคของกล่องความจุสูง (48-Core และสูงกว่า)

การจัดการสายเคเบิล จะยากขึ้นแบบทวีคูณเมื่อจำนวนไฟเบอร์เพิ่มขึ้นเป็น 48 คอร์และมากกว่านั้น การกำหนดเส้นทางที่ไม่เหมาะสมในความหนาแน่นสูง กล่องต่อสายไฟเบอร์ออปติก นำไปสู่การสูญเสียจากการโค้งงอระดับมหภาค ซึ่งสามารถลดระดับสัญญาณให้กับลูกค้าหลายสิบรายพร้อมกันได้

เมื่อปรับใช้ กล่อง 48 แกน ตรวจสอบให้แน่ใจว่าอุปกรณ์มีคุณสมบัติ:

• ถาดประกบกันอิสระ: กt least four separate trays to isolate different fiber bundles.
• ระบบการติดฉลากที่ชัดเจน: บัตรประจำตัวแบบบูรณาการสำหรับทุกพอร์ตเพื่อป้องกันข้อผิดพลาดของช่างเทคนิคระหว่างการบำรุงรักษา
• ต่อมสายเคเบิลที่แข็งแกร่ง: ที่ ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the ระดับการกันน้ำ IP65 หรือ IP67 .

สถานการณ์จริง: การเลือกความจุสำหรับอพาร์ทเมนต์ 30 ยูนิต

สำหรับอาคารพักอาศัยจำนวน 30 ยูนิต ก กล่องเทอร์มินอลไฟเบอร์ออปติก 48 คอร์ เป็นทางเลือกเดียวที่สมเหตุสมผลในการรับประกันความพร้อมใช้งานของบริการ 100% และการพิสูจน์อนาคต ในขณะที่ก กล่อง 24 คอร์ ราคาถูกกว่า จะทำให้เหลือ 6 เครื่องโดยไม่มีความเป็นไปได้ในการให้บริการ โดยต้องมีการติดตั้งรองในภายหลังซึ่งจะมีค่าใช้จ่ายสามเท่าของเงินออมเริ่มต้น

คำถามที่พบบ่อย (FAQ)

ฉันสามารถอัพเกรดกล่อง 12 คอร์เป็นกล่อง 24 คอร์ในภายหลังได้หรือไม่

ไม่ ความจุกล่องต่อสายไฟเบอร์ออปติก โดยปกติจะได้รับการแก้ไขโดยตัวเครื่องและแผงอะแดปเตอร์ การอัปเกรดจำเป็นต้องเปลี่ยนกล่องทั้งหมดและเชื่อมต่อการเชื่อมต่อที่มีอยู่ทั้งหมดอีกครั้ง ซึ่งทำให้บริการหยุดทำงานอย่างมาก จะดีกว่าเสมอหากจัดสรรมากเกินไปเล็กน้อยตั้งแต่เริ่มต้น

จำนวนเส้นใยส่งผลต่อระดับ IP ของกล่องหรือไม่

ทางอ้อมใช่ ในฐานะที่เป็น จำนวนแกนเพิ่มขึ้น จำนวนพอร์ตทางออกสำหรับสายดรอปจะเพิ่มขึ้น ถ้า กล่องต่อสายไฟเบอร์ออปติก ไม่ได้ออกแบบให้มีซีลคุณภาพสูงสำหรับสายเคเบิลแต่ละสาย 48 เส้น แต่มีแนวโน้มที่จะความชื้นซึมเข้าไปมากกว่ากล่อง 12 คอร์ขนาดเล็กที่มีช่องเปิดน้อยกว่า

การใช้ตัวเชื่อมต่อ LC ในกล่อง 48 คอร์มีผลกระทบอย่างไร

การใช้ ขั้วต่อ LC ดูเพล็กซ์ ช่วยให้คุณมี 48 คอร์ในพื้นที่ทางกายภาพซึ่งโดยปกติจะสงวนไว้สำหรับตัวเชื่อมต่อ SC 24 ตัว นี่คือโซลูชัน "ความหนาแน่นสูง" ที่เหมาะสำหรับศูนย์ข้อมูลหรือห้องโทรคมนาคมที่มีผู้คนหนาแน่นซึ่งมีพื้นที่ผนังสูง

รายการตรวจสอบสุดท้ายสำหรับการเลือกกล่องต่อสายไฟเบอร์ออปติกของคุณ

ก่อนที่จะสรุปการซื้อของคุณ ให้ใช้รายการตรวจสอบนี้เพื่อให้แน่ใจว่า ความจุกล่องต่อสายไฟเบอร์ออปติก ตรงกับความต้องการของโครงการของคุณอย่างสมบูรณ์แบบ:

• ผู้สมัครสมาชิกที่มีศักยภาพทั้งหมด: นับทุกจุดเชื่อมต่อที่เป็นไปได้
• บัฟเฟอร์ส่วนขยาย: กdd 20% to your total count.
• ข้อกำหนดของตัวแยก: ตรวจสอบให้แน่ใจว่ากล่องมีช่องเฉพาะสำหรับตัวแยก PLC หากใช้ PON
• สิ่งแวดล้อม: เลือกกล่องกันน้ำกลางแจ้ง (IP65 ) สำหรับติดตั้งกับเสาหรือติดผนัง
• ประเภทไฟเบอร์: จับคู่ผมเปียภายใน (G.652D หรือ G.657A) กับสายเคเบิลกระจายของคุณ

สรุป: การกำหนด ความจุกล่องต่อสายไฟเบอร์ออปติก เป็นการแลกเปลี่ยนระหว่างต้นทุนและการพิสูจน์อักษรในอนาคต ในขณะที่ กล่อง 12 แกน ตอบสนองความต้องการในชนบทและ กล่อง 48 แกน รับมือกับความหนาแน่นของเมือง กล่องเทอร์มินอลไฟเบอร์ออปติก 24 คอร์ ยังคงเป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งาน FTTH ส่วนใหญ่ เนื่องจากมีความยืดหยุ่นและการจัดการสายเคเบิลที่มีประสิทธิภาพ
