กล่องกระจายไฟเบอร์ออปติก (FDB) เป็นอุปกรณ์สำคัญในเครือข่ายการสื่อสารใยแก้วนำแสง โดยเป็นจุดการจัดการแบบรวมศูนย์ที่ปลอดภัยสำหรับสายเคเบิลออปติกที่เข้าสู่อาคารหรือเทอร์มินัลของผู้ใช้ ไม่ว่าจะเป็นสำหรับโครงการอุตสาหกรรมขนาดใหญ่ ศูนย์ข้อมูล หรือโซลูชันแบบไฟเบอร์ถึงบ้าน (FTTH) การใช้ FDB อย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการรับประกันการส่งสัญญาณออปติกที่เสถียรและปรับปรุงประสิทธิภาพการบำรุงรักษาเครือข่าย
หน้าที่หลักและโครงสร้างของกล่องกระจายไฟเบอร์ออปติก

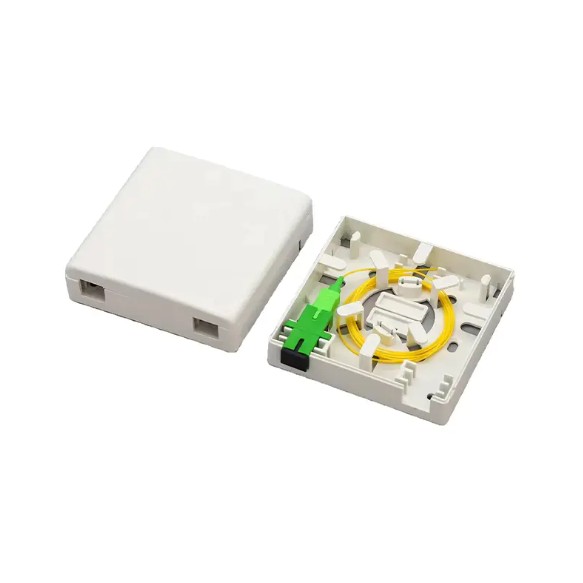

หน้าที่หลักของก แผงแพทช์ไฟเบอร์ออปติก คือการรักษาความปลอดภัย ป้องกัน ประกบ ยุติ และแจกจ่ายสายเคเบิลออปติก โดยทั่วไปจะประกอบด้วยตัวเรือนกล่อง แผงขั้วต่อไฟเบอร์ออปติกภายใน ถาดประกบ อุปกรณ์จัดเก็บไฟเบอร์ และอุปกรณ์ติดตั้งสายเคเบิล การทำความเข้าใจส่วนประกอบเหล่านี้จะช่วยให้การทำงานและการบำรุงรักษาดีขึ้น:
- รายการเคเบิลและการติดตั้ง: ปกป้องสายเคเบิลออปติกจากความเสียหายทางกลเมื่อเข้าไปในกล่องกระจาย และยึดให้แน่นเพื่อป้องกันการเคลื่อนที่
- การประกบและจัดเก็บไฟเบอร์: ให้พื้นที่ที่สะอาดและปลอดภัยสำหรับการต่อไฟเบอร์ จากนั้นเส้นใยที่ประกบกันจะถูกขดและเก็บไว้ในถาดประกบเพื่อป้องกันตัวเชื่อมต่อไฟเบอร์
- การแพทช์และการเชื่อมต่อไฟเบอร์ออปติก: เชื่อมต่อแกนไฟเบอร์ที่ต่อเข้ากับสายแพตช์โดยใช้อะแดปเตอร์ (เช่น สายเคเบิล SC และ LC) เพื่อสร้างการเชื่อมต่อกับอุปกรณ์ไฟเบอร์ออปติกภายนอก (เช่น สวิตช์ไฟเบอร์ออปติกและตัวรับส่งสัญญาณ) นี่คือความหมายของ "แพทช์"
ขั้นตอนการใช้กล่องแพทช์ไฟเบอร์ออปติกอย่างถูกต้อง
1. การติดตั้งและแก้ไข
ควรติดตั้งกล่องแพทช์ไฟเบอร์ออปติกในตำแหน่งที่แห้ง สะอาด และเข้าถึงได้ง่าย เช่น ห้องสื่อสาร ห้องอุปกรณ์ หรือผนังทางเดิน
- การเลือกไซต์: ตรวจสอบให้แน่ใจว่าอุณหภูมิและความชื้นโดยรอบเป็นไปตามข้อกำหนดของอุปกรณ์ และจัดให้มีพื้นที่เพียงพอสำหรับการทำงานและการขยายในอนาคต
- การรักษาความปลอดภัย: ยึดกล่องแพทช์เข้ากับผนังหรือชั้นวางโดยใช้ตัวยึด เช่น สกรูขยาย เก็บกล่องให้ตรง
2. การเข้าและยึดสายเคเบิล
- การปอก: ปอกสายไฟเบอร์ออปติกตามต้องการ โดยปล่อยให้มีความยาวเหมาะสมเพื่อเข้าสู่บริเวณที่จะต่อ
- ปลอดภัย: ใช้ที่รัดสายเคเบิลหรือสายรัดสายเคเบิลเพื่อยึดแกนเสริมแรงของสายเคเบิลไฟเบอร์ออปติกและแจ็คเก็ตด้านนอกไว้ภายในกรอบหุ้มเพื่อทนต่อแรงดึงและป้องกันไฟเบอร์ออปติกจากความเครียด
3. การประกบและการม้วนไฟเบอร์
- การเตรียมแกนไฟเบอร์: เตรียมแกนไฟเบอร์เปลือยของสายออปติกและแกนไฟเบอร์เปลือยของหางเปีย ปลายด้านหนึ่งของผมเปียมีเส้นใยเปล่าสำหรับต่อประกบ ปลายอีกด้านหนึ่งมีขั้วต่อสำหรับเสียบเข้ากับแผง
- ประกบ: ใช้ตัวต่อไฟเบอร์ฟิวชั่นเพื่อทำการต่อที่แม่นยำเพื่อลดการสูญเสียของรอยต่อ
- การจัดเก็บและการปกป้อง: ปกป้องรอยต่อที่ประกบกันด้วยท่อหดด้วยความร้อน และขดอย่างเรียบร้อยในถาดประกบ รัศมีการโค้งงอของเส้นใยระหว่างการขดไม่ควรน้อยกว่าค่าต่ำสุดที่ผู้ผลิตเส้นใยกำหนด ซึ่งโดยทั่วไปจะต้องไม่ต่ำกว่า 40 มม. เพื่อป้องกันการสูญเสียเส้นใยที่เพิ่มขึ้น
4. การเดินสายไฟและการเชื่อมต่อ
- ประกบ: เสียบตัวเชื่อมต่อ (เช่น ตัวเชื่อมต่อ SC) บนผมเปียไฟเบอร์ประกบฟิวชันเข้ากับอะแดปเตอร์บนแผงแพทช์ไฟเบอร์ออปติก
- การเชื่อมต่อสายแพทช์: ใช้สายแพทช์ไฟเบอร์ออปติกเพื่อเชื่อมต่ออะแดปเตอร์บนแผงควบคุมกับอุปกรณ์สื่อสารภายนอก ตรวจสอบให้แน่ใจว่ารุ่นสายแพตช์ตรงกับประเภทอะแดปเตอร์
เคล็ดลับการจัดการเพื่อเพิ่มประสิทธิภาพการใช้งานแผงแพทช์ไฟเบอร์ออปติก
มีประสิทธิภาพ แผงแพทช์ไฟเบอร์ออปติก การจัดการสามารถลดอัตราความล้มเหลวของเครือข่ายและค่าบำรุงรักษาได้อย่างมาก
- การติดฉลากที่ชัดเจน: ติดป้ายกำกับแต่ละไฟเบอร์ พอร์ต และสายแพตช์อย่างชัดเจน โดยระบุจุดเริ่มต้นและจุดสิ้นสุด รวมถึงวัตถุประสงค์ (เช่น "อัปลิงก์" หรือ "การเข้าถึงของผู้ใช้")
- การจัดการสายเคเบิล: ใช้ที่รัดสายเคเบิลหรือคลิปหนีบสายเคเบิลเพื่อมัดสายแพทช์ไฟเบอร์ออปติกและไฟเบอร์ที่จัดเก็บไว้ภายในตู้ให้เป็นระเบียบเรียบร้อย เพื่อหลีกเลี่ยงการเชื่อมโยงข้ามและการพันกัน และเพื่อให้แน่ใจว่าการไหลเวียนของอากาศจะราบรื่น
- การตรวจสอบปกติ: ตรวจสอบภายในแผงแพทช์เป็นประจำเพื่อให้แน่ใจว่าไม่มีฝุ่นและความชื้น และการเชื่อมต่อทั้งหมดมีความปลอดภัยและเชื่อถือได้ ใช้มิเตอร์วัดพลังงานแสงเพื่อตรวจสอบความแรงของสัญญาณแสงเมื่อจำเป็น
แผงแพทช์ไฟเบอร์ออปติกทำหน้าที่เป็นสะพานเชื่อมต่อสายเคเบิลออปติกและอุปกรณ์ปลายทาง คุณภาพการใช้งานและการจัดการจะกำหนดประสิทธิภาพของเครือข่ายการสื่อสารใยแก้วนำแสงทั้งหมดโดยตรง ด้วยกระบวนการติดตั้งที่ได้มาตรฐานและการจัดการที่ได้รับการปรับปรุง ความน่าเชื่อถือและประสิทธิภาพการส่งข้อมูลของเครือข่ายใยแก้วนำแสงสามารถขยายได้สูงสุด ทำให้ผู้ใช้ได้รับประสบการณ์การรับส่งข้อมูลที่เสถียรและความเร็วสูง
