ตัวแยก PLC ไฟเบอร์ออปติกคืออะไร?

ก ตัวแยก PLC ไฟเบอร์ออปติก เป็นอุปกรณ์ออปติคัลแบบพาสซีฟที่ใช้เทคโนโลยีท่อนำคลื่นแสงแบบระนาบ ซึ่งใช้ในการกระจายสัญญาณออปติคัลอินพุตไปยังพอร์ตเอาต์พุตหลายพอร์ตอย่างสม่ำเสมอ หรือเพื่อรวมสัญญาณออปติคัลหลายสัญญาณเข้าไว้ในพอร์ตเอาต์พุตเดียว มีการใช้กันอย่างแพร่หลายในระบบการสื่อสารด้วยไฟเบอร์ออปติก โดยเฉพาะอย่างยิ่งในระบบเครือข่ายออปติกแบบพาสซีฟ (PON) เช่น GPON, EPON และ XGS-PON

หลักการทำงานของตัวแยก PLC ไฟเบอร์ออปติกนั้นใช้เทคโนโลยีโฟโตลิโทกราฟี ซึ่งผลิตท่อนำคลื่นบนพื้นผิวแก้วซิลิกา และตระหนักถึงการแปลงสัญญาณแสงผ่านกระบวนการเชื่อมต่อด้วยแสงที่แม่นยำ ส่วนประกอบหลักประกอบด้วยอาร์เรย์ไฟเบอร์อินพุต ชิปคลื่นแสงระนาบ และอาร์เรย์ไฟเบอร์เอาท์พุต ทั้งสามส่วนจะต้องสอดคล้องกันอย่างแม่นยำมากเพื่อให้แน่ใจว่ามีลักษณะการส่งผ่านที่ดีที่สุด รวมถึงการสูญเสียการแทรกต่ำ การสูญเสียการสะท้อนต่ำ ความสม่ำเสมอ และความสม่ำเสมอของพารามิเตอร์การส่งผ่านสูง

ก fiber optic PLC splitter is a passive optical device based on planar optical waveguide (PLC) technology, which is widely used in optical fiber communication systems. Its technical features are mainly reflected in the following aspects:

ช่วงความยาวคลื่นการทำงานกว้าง: ช่วงความยาวคลื่นในการทำงานของตัวแยก PLC ไฟเบอร์ออปติกมักจะอยู่ระหว่าง 1260 นาโนเมตรถึง 1650 นาโนเมตร ซึ่งครอบคลุมความต้องการของแอปพลิเคชันการสื่อสารใยแก้วนำแสงส่วนใหญ่ รวมถึง FTTH (ไฟเบอร์ไปที่บ้าน), PON (เครือข่ายออปติกแบบพาสซีฟ) และระบบอื่น ๆ ช่วงความยาวคลื่นที่กว้างนี้ช่วยให้ตัวแยก PLC สามารถปรับให้เข้ากับความต้องการในการส่งผ่านไฟเบอร์ออปติกประเภทต่างๆ ได้ ปรับปรุงความสามารถในการนำไปใช้ในสถานการณ์การใช้งานที่หลากหลาย

ความน่าเชื่อถือสูง: ตัวแยก PLC ผลิตขึ้นโดยใช้กระบวนการเซมิคอนดักเตอร์และมีเสถียรภาพและความน่าเชื่อถือสูง ซึ่งหมายความว่าสามารถรักษาประสิทธิภาพที่มั่นคงได้เป็นเวลานาน และไม่ได้รับผลกระทบจากการเปลี่ยนแปลงสภาพแวดล้อมโดยง่าย ตัวอย่างเช่น ช่วงอุณหภูมิในการทำงานปกติคือ -40°C ถึง 85°C ทำให้สามารถทำงานได้ตามปกติภายใต้สภาพอากาศต่างๆ นอกจากนี้ การออกแบบโครงสร้างของตัวแยก PLC ยังให้ความแข็งแรงเชิงกลและความทนทานสูง และสามารถทนต่อแรงกระแทกและการสั่นสะเทือนทางกายภาพบางอย่างได้

การออกแบบที่กะทัดรัด: ที่ ตัวแยก PLC ไฟเบอร์ออปติก มีขนาดเล็กและง่ายต่อการรวมเข้ากับอุปกรณ์เครือข่ายต่างๆ การออกแบบที่กะทัดรัดนี้ไม่เพียงแต่ช่วยประหยัดพื้นที่ แต่ยังทำให้กระบวนการติดตั้งและบำรุงรักษาง่ายขึ้นอีกด้วย ตัวอย่างเช่น ตัวแยก PLC บางตัวมีขนาดเพียง 40×4×4 มม. ถึง 60×12×4 มม. ซึ่งเหมาะมากสำหรับการใช้งานในสภาพแวดล้อมที่มีพื้นที่จำกัด คุณลักษณะการออกแบบนี้ทำให้ตัวแยก PLC ใช้กันอย่างแพร่หลายในระบบ FTTH, ลิงก์ CATV และการกระจายสัญญาณแสง

การสูญเสียการแทรกต่ำ: ตัวแยกสัญญาณ PLC จะรักษาการสูญเสียการแทรกที่ต่ำสม่ำเสมอในทุกช่องสัญญาณ ซึ่งเป็นสิ่งสำคัญเพื่อให้มั่นใจในประสิทธิภาพของการส่งสัญญาณแสง การสูญเสียการแทรกหมายถึงระดับการสูญเสียสัญญาณแสงเมื่อผ่านตัวแยกสัญญาณ การสูญเสียการแทรกที่ต่ำหมายความว่าสามารถกระจายสัญญาณแสงไปยังพอร์ตเอาต์พุตแต่ละพอร์ตได้อย่างมีประสิทธิภาพมากขึ้น ตัวอย่างเช่น การสูญเสียการแทรกของตัวแยก PLC บางตัวอาจต่ำถึง 7.0dB (ตัวแยก 1N) หรือ 7.6dB (ตัวแยก 2N) ซึ่งทำให้ทำงานได้ดีในแอปพลิเคชันที่มีความต้องการแบนด์วิธสูง

ความสม่ำเสมอระหว่างช่องสัญญาณที่ดี: กn important feature of PLC splitters is their good inter-channel uniformity, that is, the optical power distribution of each channel is very uniform. This uniformity ensures that the optical signal strength of all output ports is almost the same, thereby avoiding the problem of affecting overall performance due to excessive power in some channels. For example, the maximum channel uniformity of some PLC splitters can reach 0.8dB (1N splitter) or 1.0dB (2N splitter), which provides high flexibility and reliability in practical applications.

สนามไหนก็ได้ ตัวแยก PLC ไฟเบอร์ออปติกs นำไปใช้กับ?
ตัวแยก PLC ไฟเบอร์ออปติกเป็นอุปกรณ์ออปติกแบบพาสซีฟที่ใช้เทคโนโลยีท่อนำคลื่นแสง (PLC) ภาพถ่ายระนาบ มีการใช้กันอย่างแพร่หลายในระบบการสื่อสารสมัยใหม่ หน้าที่หลักของพวกเขาคือการกระจายสัญญาณออปติคอลอินพุตไปยังพอร์ตเอาต์พุตหลายพอร์ตอย่างเท่าเทียมกัน หรือเพื่อรวมสัญญาณอินพุตหลายตัวให้เป็นสัญญาณเอาต์พุตเดียว เทคโนโลยีนี้มีบทบาทสำคัญในหลายด้านที่สำคัญ ต่อไปนี้เป็นการใช้งานเฉพาะในด้านต่างๆ:

1. FTTH (ไฟเบอร์ถึงบ้าน):
ในเครือข่าย FTTH ตัวแยก PLC ใช้เพื่อเชื่อมต่อสำนักงานกลาง (OLT) และอุปกรณ์ปลายทาง (เช่น เราเตอร์ที่บ้าน กล่องรับสัญญาณ ฯลฯ) เพื่อให้ทราบถึงการแยกย่อยและการกระจายสัญญาณแสง ด้วยการกระจายสัญญาณของไฟเบอร์ออปติกหนึ่งไปยังปลายผู้ใช้หลายราย ตัวแยก PLC จะช่วยลดปริมาณไฟเบอร์ออปติกที่ใช้ลงอย่างมาก ลดต้นทุนการใช้งาน และปรับปรุงความยืดหยุ่นและความสามารถในการปรับขนาดของเครือข่าย

2. เครือข่าย PON:
ในระบบเครือข่ายออปติคัลแบบพาสซีฟ (PON) เช่น GPON, EPON และ XGS-PON ตัวแยก PLC เป็นองค์ประกอบสำคัญที่เชื่อมต่อเทอร์มินัลสายออปติคัล (OLT) และหน่วยเครือข่ายออปติคัล (ONU) ช่วยให้ใยแก้วนำแสงเส้นเดียวให้บริการผู้ใช้หลายรายโดยไม่ต้องใช้อุปกรณ์ที่ใช้งานใดๆ ซึ่งช่วยลดความซับซ้อนและค่าบำรุงรักษาระบบ นอกจากนี้ ตัวแยก PLC ยังรองรับอัตราส่วนการแยกสูง (เช่น 1:64 หรือ 1:128) ในเครือข่าย PON เพื่อตอบสนองความต้องการการเข้าถึงของผู้ใช้ขนาดใหญ่

3. ระบบเคเบิลทีวี (CATV):
ในระบบเคเบิลทีวี ตัวแยก PLC ใช้เพื่อกระจายสัญญาณอินพุตทีวีให้กับผู้ใช้ตามบ้านหลายรายเท่าๆ กัน ด้วยการกระจายสัญญาณของใยแก้วนำแสงเส้นเดียวไปยังพอร์ตเอาต์พุตหลายพอร์ต ตัวแยก PLC จึงสามารถส่งสัญญาณวิดีโอและเสียงคุณภาพสูงไปยังผู้ใช้หลายรายได้อย่างมีประสิทธิภาพ ทำให้มั่นใจในความเสถียรและความสม่ำเสมอของสัญญาณ

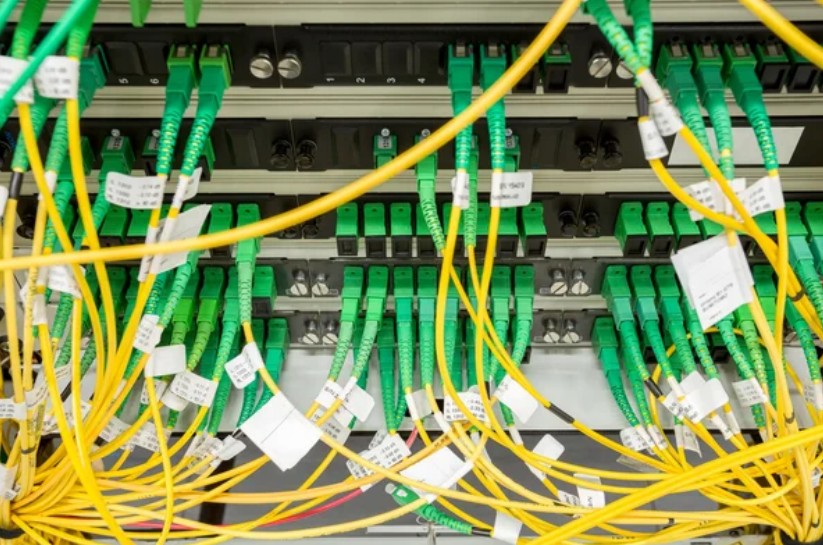

4. ศูนย์ข้อมูล:
ในศูนย์ข้อมูล ตัวแยก PLC ใช้เพื่อแยกสัญญาณแสงระหว่างเซิร์ฟเวอร์และอุปกรณ์เครือข่ายต่างๆ เพื่อให้มั่นใจว่าการรับส่งข้อมูลมีประสิทธิภาพ ด้วยการรวมสัญญาณอินพุตหลายตัวให้เป็นสัญญาณเอาท์พุตเดียว หรือในทางกลับกัน ตัวแยกสัญญาณ PLC สามารถปรับการกระจายสัญญาณแสงในศูนย์ข้อมูลให้เหมาะสม ปรับปรุงการใช้แบนด์วิดท์ และลดความจำเป็นในการแยกเส้นใยแสง

5. ระบบอัตโนมัติทางอุตสาหกรรม:
ในด้านระบบอัตโนมัติทางอุตสาหกรรม ตัวแยก PLC ใช้สำหรับการส่งสัญญาณทางไกลเพื่อให้การทำงานมีประสิทธิภาพและซิงโครนัส ด้วยการกระจายสัญญาณแสงไปยังเซ็นเซอร์หรือแอคทูเอเตอร์หลายตัว ตัวแยก PLC จึงสามารถรับประกันการสื่อสารและการควบคุมแบบเรียลไทม์ระหว่างอุปกรณ์อุตสาหกรรม ปรับปรุงประสิทธิภาพการผลิตและความปลอดภัย

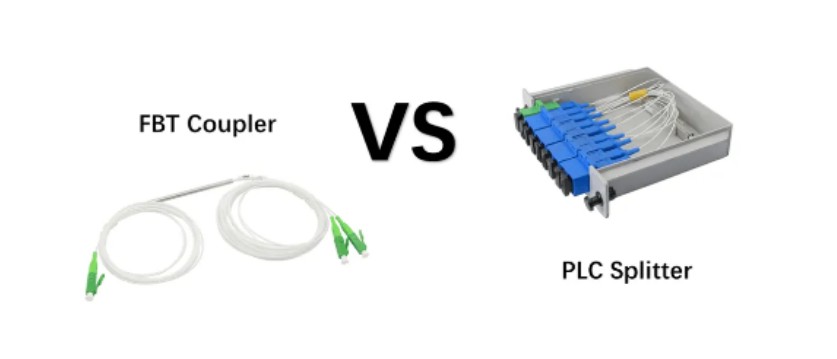

ความแตกต่างระหว่างตัวแยก PLC และ FBT คืออะไร?

ตัวแยก PLC (ท่อนำคลื่นแสงระนาบ) และตัวแยก FBT (เรียวผสม) เป็นตัวแยกใยแก้วนำแสงทั่วไปสองตัว ซึ่งมีความแตกต่างอย่างมีนัยสำคัญในหลักการทางเทคนิค ประสิทธิภาพ สถานการณ์การใช้งาน ฯลฯ ต่อไปนี้เป็นการเปรียบเทียบโดยละเอียด:

1. หลักการทางเทคนิค
ตัวแยก PLC: จากเทคโนโลยีท่อนำคลื่นแสงแบบระนาบ ท่อนำคลื่นถูกสร้างขึ้นโดยใช้วิธีโฟโตลิโทกราฟีบนพื้นผิวควอตซ์เพื่อให้ได้การกระจายสัญญาณแสงที่สม่ำเสมอ โครงสร้างประกอบด้วยซับสเตรต ท่อนำคลื่น และแผ่นปิด และท่อนำคลื่นมีบทบาทสำคัญในกระบวนการแยกลำแสง

ตัวแยก FBT: ด้วยการใช้เทคโนโลยีแบบดั้งเดิม เส้นใยแก้วนำแสงหลายเส้นจะถูกหลอมรวมด้วยความร้อน จากนั้นจึงยืดออกด้วยเครื่องเรียวเพื่อจัดแนวเส้นใยแก้วนำแสง เส้นใยนำแสงที่หลอมรวมได้รับการปกป้องด้วยอีพอกซีเรซินและหลอดแก้วซิลิกา จากนั้นปิดผนึกด้วยท่อสแตนเลสและซิลิโคน

2. ช่วงความยาวคลื่นในการทำงาน
ตัวแยก PLC: รองรับช่วงความยาวคลื่นกว้างตั้งแต่ 1260 นาโนเมตรถึง 1650 นาโนเมตร เหมาะสำหรับสภาพแวดล้อมการใช้งานที่หลากหลาย

ตัวแยก FBT: จำกัดความยาวคลื่นเฉพาะสามช่วงคือ 850nm, 1310nm และ 1550nm ซึ่งมีความยืดหยุ่นจำกัด

3. อัตราส่วนการแตกแขนงและความสม่ำเสมอ
ตัวแยก PLC: ให้อัตราส่วนการแยกย่อยมาตรฐานคงที่ เช่น 1:2, 1:4, 1:8, 1:16, 1:32 และ 1:64 และสาขาทั้งหมดมีอัตราส่วนการแยกสาขาเท่ากัน และการกระจายสัญญาณมีความสม่ำเสมอ

ตัวแยก FBT: ให้อัตราส่วนการแยกย่อยที่แปรผันและกำหนดเองได้ แต่ไม่สามารถรับประกันอัตราส่วนการแบ่งที่เท่ากันทุกประการ และการกระจายสัญญาณไม่สม่ำเสมอ

4. ขนาดและบรรจุภัณฑ์
ตัวแยก PLC: โครงสร้างกะทัดรัด ขนาดเล็ก เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด เช่น ภายในเทอร์มินัลเครือข่ายออปติก

ตัวแยก FBT: ขนาดที่ใหญ่ขึ้น โดยเฉพาะอย่างยิ่งที่อัตราส่วนการแยกที่สูง โมดูลแพ็คเกจจะมีขนาดใหญ่ขึ้น

5. อัตราความล้มเหลวและความน่าเชื่อถือ
ตัวแยก PLC: อัตราความล้มเหลวต่ำ โดยเฉพาะอย่างยิ่งประสิทธิภาพที่ดีขึ้นที่อัตราส่วนการแยกสูง ช่วงอุณหภูมิการทำงานที่กว้างขึ้น (-40°C ถึง 85°C)

ตัวแยก FBT: อัตราความล้มเหลวสูง โดยเฉพาะอย่างยิ่งที่อัตราส่วนการแยกเกิน 1:8 มีแนวโน้มที่จะเกิดความล้มเหลวเนื่องจากอุณหภูมิสูงหรือการทำงานที่ไม่เหมาะสม

6. ต้นทุน
ตัวแยก PLC: กระบวนการผลิตที่ซับซ้อน ต้นทุนสูง แต่อาจมีราคาแพงกว่าตัวแยก FBT ในอัตราส่วนการแยกที่น้อยกว่า

ตัวแยก FBT: หาง่ายและวัสดุราคาไม่แพงต้นทุนการผลิตต่ำ

7. สถานการณ์การใช้งาน
ตัวแยก PLC: เหมาะสำหรับสถานการณ์แอปพลิเคชันที่ต้องการการกำหนดค่าแยกที่มีขนาดใหญ่กว่า เช่น เครือข่าย FTTx, ระบบ PON เป็นต้น

ตัวแยก FBT: เหมาะสำหรับการกำหนดค่าเครือข่ายที่ต้องการตัวแยกสัญญาณน้อยกว่า 4 ตัว โดยเฉพาะประเภท 1x2 และ 1x4 มีความคุ้มค่าที่ดี

ตัวแยก PLC นั้นเหนือกว่าตัวแยก FBT ในแง่ของช่วงความยาวคลื่นในการทำงาน ความสม่ำเสมอของอัตราส่วนการแยก อัตราความล้มเหลว และความน่าเชื่อถือ แต่ต้นทุนจะสูงกว่า ตัวแยกสัญญาณ FBT มีข้อได้เปรียบมากกว่าในด้านต้นทุนและการใช้งานความยาวคลื่นเฉพาะ แต่ถูกจำกัดด้วยอัตราส่วนการแยกและความสม่ำเสมอของสัญญาณ ตัวเลือกตัวแยกสัญญาณจะขึ้นอยู่กับข้อกำหนดการใช้งานเฉพาะและการแลกเปลี่ยนระหว่างต้นทุน ประสิทธิภาพ และความน่าเชื่อถือ

ตัวแยก PLC ทำงานอย่างไรในเครือข่าย FTTH วิธีการใช้งาน ตัวแยก PLC ในเครือข่าย FTTH?

1. หลักการทำงานของตัวแยก PLC
ตัวแยก PLC เป็นอุปกรณ์ออปติคัลแบบพาสซีฟที่ใช้เทคโนโลยีท่อนำคลื่นแสงแบบระนาบซึ่งใช้กันอย่างแพร่หลายในระบบสื่อสารใยแก้วนำแสงที่ทันสมัย หลักการหลักคือการใช้เทคโนโลยีโฟโตลิโทกราฟีเพื่อสร้างโครงสร้างท่อนำคลื่นแบบขนานหลายเส้นบนพื้นผิวแก้วควอตซ์ที่มีความบริสุทธิ์สูง ท่อนำคลื่นเหล่านี้มีการกระจายสัญญาณแสงที่สม่ำเสมอระหว่างการแพร่กระจายของลำแสง

1.1 องค์ประกอบโครงสร้าง
อาร์เรย์ไฟเบอร์อินพุต: นำสัญญาณออปติคัลจาก OLT (เทอร์มินัลสายออปติคัล) เข้าสู่ชิป PLC

ชิป PLC: ประกอบด้วยแก้วซิลิกาหลายชั้น และสร้างเส้นทางนำคลื่นที่แม่นยำผ่านการพิมพ์หินด้วยแสงเพื่อให้ทราบถึงการแยกสัญญาณแสง

อาเรย์ไฟเบอร์เอาท์พุต: กระจายสัญญาณออปติคอลแบบแยกไปยัง ONT หลายตัว (เทอร์มินัลเครือข่ายออปติคอล) หรืออุปกรณ์ของผู้ใช้

1.2 ขั้นตอนการทำงาน
ที่ optical signal enters the PLC chip from the input port;

ภายในชิป สัญญาณออปติคัลจะกระจายไปยังพอร์ตเอาต์พุตหลายพอร์ตอย่างสม่ำเสมอผ่านโครงสร้างท่อนำคลื่น

ที่ output port transmits the optical signal to each user terminal (such as home router, set-top box, etc.) through the fiber array.

1.3 ตัวบ่งชี้ประสิทธิภาพหลัก
การสูญเสียการแทรก: ที่ loss of the optical signal when passing through the splitter is usually between 7dB and 12dB, depending on the splitting ratio and the number of channels.

ความสม่ำเสมอของช่อง: ที่ difference in optical power between each output channel is usually required to be less than 1dB.

ช่วงความยาวคลื่นการทำงาน: ปกติ 1260nm ~ 1650nm เหมาะสำหรับความต้องการในการส่งข้อมูลที่หลากหลาย

การแยก: ที่ degree of isolation between different channels is usually required to be greater than 40dB to prevent signal crosstalk.

2. วิธีใช้ตัวแยก PLC ในเครือข่าย FTTH

2.1 ภาพรวมของสถาปัตยกรรมเครือข่าย FTTH

FTTH (Fiber to the Home) เป็นวิธีการเข้าถึงที่ใช้ไฟเบอร์ออปติกกับบ้านหรืออาคารของผู้ใช้โดยตรง เป็นหนึ่งในเทคโนโลยีการเข้าถึงบรอดแบนด์กระแสหลักที่สุด สถาปัตยกรรมทั่วไปประกอบด้วย:

OLT (Optical Line Terminal): ตั้งอยู่ในสำนักงานกลาง รับผิดชอบในการสื่อสารกับผู้ใช้หลายราย

ONU (หน่วยเครือข่ายออปติคัล): ตั้งอยู่ที่ปลายผู้ใช้ รับผิดชอบในการแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้า

ตัวแยก: ตั้งอยู่ระหว่าง OLT และ ONU ใช้เพื่อกระจายสัญญาณของใยแก้วนำแสงหนึ่งไปยังผู้ใช้หลายคน

2.2 บทบาทของตัวแยก PLC ใน FTTH

ในเครือข่าย FTTH หน้าที่หลักของตัวแยก PLC คือการกระจายสัญญาณแสงจาก OLT ไปยังผู้ใช้หลายรายเท่าๆ กัน ดังนั้นจึงตระหนักถึงโหมดการส่งข้อมูลที่มีประสิทธิภาพของ "แหล่งเดียวสำหรับการใช้งานหลายครั้ง" เทคโนโลยีนี้เรียกว่า Passive Optical Network (PON) และข้อดีหลักคือ:

ประหยัดทรัพยากรไฟเบอร์: ไฟเบอร์หนึ่งสามารถรองรับผู้ใช้หลายราย ซึ่งช่วยลดต้นทุนการวางไฟเบอร์

ลดความซับซ้อนของโครงสร้างเครือข่าย: ไม่ต้องใช้อุปกรณ์ที่ใช้งาน ช่วยลดความซับซ้อนในการบำรุงรักษา

รองรับแบนด์วิธสูง: เหมาะสำหรับระบบ PON ที่มีแบนด์วิธสูง เช่น GPON, EPON และ XGS-PON

2.3 สถานการณ์การใช้งานทั่วไปของตัวแยก PLC
ในการแยกระดับแรก โดยปกติแล้วตัวแยก PLC จะถูกติดตั้งในกล่องแยกสายเคเบิลแบบออปติก ซึ่งเชื่อมต่อโดยตรงกับ OLT และเทอร์มินัลผู้ใช้หลายเครื่อง การกำหนดค่านี้เหมาะสำหรับพื้นที่ที่มีความหนาแน่นของผู้ใช้สูงและระยะใกล้

การกำหนดค่าทั่วไป: ตัวแยกสัญญาณ 1 × N (N = 4 ~ 64) นั่นคือไฟเบอร์อินพุตหนึ่งอันเชื่อมต่อกับไฟเบอร์เอาต์พุต N

กdvantages: ประหยัดทรัพยากรไฟเบอร์และการปรับใช้ที่ยืดหยุ่น

ข้อเสีย: ข้อกำหนดประสิทธิภาพสูงสำหรับตัวแยกสัญญาณ โดยเฉพาะอย่างยิ่งเมื่ออัตราส่วนการแยกสูง (เช่น 1×64)

ในการแยกระดับที่สอง ตัวแยก PLC จะถูกต่อเรียงกันเพื่อสร้างโครงสร้างการแยกสองระดับ การกำหนดค่านี้เหมาะสำหรับสถานการณ์ที่มีผู้ใช้กระจายอยู่ทั่วไปและอยู่ห่างไกล

การกำหนดค่าทั่วไป: ตัวแยกหลัก (1×4) ตัวแยกรอง (1×8) รองรับผู้ใช้ทั้งหมด 32 คน

กdvantages: ครอบคลุมพื้นที่กว้างขึ้น เหมาะสำหรับพื้นที่ชนบทหรือพื้นที่ห่างไกล

ข้อเสีย: เพิ่มความซับซ้อนในการปรับใช้และต้นทุนสูงขึ้นเล็กน้อย

กccording to actual deployment needs, PLC splitters have a variety of packaging forms, suitable for different scenarios:

3. ข้อดีของตัวแยก PLC ใน FTTH

3.1 ความน่าเชื่อถือและความมั่นคงสูง

ตัวแยก PLC ผลิตขึ้นโดยใช้กระบวนการเซมิคอนดักเตอร์ ซึ่งมีความสม่ำเสมอและความเสถียรสูง เหมาะสำหรับสภาพแวดล้อมต่างๆ

ที่ operating temperature range is usually -40°C to 85°C, with strong adaptability.

3.2 การสูญเสียการแทรกต่ำและความสม่ำเสมอสูง
การสูญเสียการแทรกต่ำทำให้มั่นใจได้ว่าการส่งสัญญาณแสงมีประสิทธิภาพสูง

การกระจายพลังงานอย่างสม่ำเสมอระหว่างช่องสัญญาณเพื่อหลีกเลี่ยงการลดประสิทธิภาพการทำงานที่เกิดจากความไม่สมดุลของสัญญาณ

3.3 ช่วงความยาวคลื่นการทำงานที่กว้าง
รองรับช่วงความยาวคลื่นกว้าง 1260nm~1650nm เหมาะสำหรับความต้องการในการรับส่งข้อมูลที่หลากหลาย เช่น CATV การส่งข้อมูล ฯลฯ

3.4 ความคุ้มค่าสูง
เมื่อเปรียบเทียบกับตัวแยก FBT (fused taper) ตัวแยก PLC มีข้อได้เปรียบด้านต้นทุนมากกว่าที่อัตราส่วนการแยกที่สูง

เหมาะสำหรับการใช้งานขนาดใหญ่ ลดต้นทุนการก่อสร้างเครือข่ายโดยรวม

3.5 ติดตั้งและบำรุงรักษาง่าย
อุปกรณ์แบบพาสซีฟ ไม่ต้องใช้แหล่งจ่ายไฟภายนอก ช่วยให้กระบวนการติดตั้งและบำรุงรักษาง่ายขึ้น

รูปแบบบรรจุภัณฑ์ที่หลากหลาย ง่ายต่อการรวมเข้ากับอุปกรณ์ต่างๆ

4. การเปรียบเทียบระหว่างตัวแยก PLC และตัวแยก FBT

ด้วยการขยายตัวอย่างต่อเนื่องของการปรับใช้ FTTH การประยุกต์ใช้ ตัวแยก PLC จะมีความครอบคลุมมากขึ้น โดยเฉพาะอย่างยิ่งในสถานการณ์ที่รองรับความต้องการแบนด์วิธสูง เช่น 10G/25G PON ข้อดีของมันจะชัดเจนยิ่งขึ้น ในอนาคต ด้วยการเพิ่มประสิทธิภาพกระบวนการผลิตและการลดต้นทุน ตัวแยก PLC คาดว่าจะมีบทบาทสำคัญในสาขาต่างๆ มากขึ้น และส่งเสริมการพัฒนาเทคโนโลยีการสื่อสารด้วยแสงอย่างต่อเนื่อง

รูปแบบบรรจุภัณฑ์ทั่วไปมีอะไรบ้าง ตัวแยก PLC ไฟเบอร์ออปติกs ?
รูปแบบบรรจุภัณฑ์ทั่วไปของตัวแยก PLC ไฟเบอร์ออปติก ได้แก่ ไฟเบอร์เปลือย (โมดูลขนาดเล็ก), กล่อง ABS, กล่อง LGX และชั้นวาง และแต่ละรูปแบบบรรจุภัณฑ์มีสถานการณ์การใช้งานเฉพาะและข้อดีของมัน

ไฟเบอร์เปลือย (โมดูลขนาดเล็ก): แบบฟอร์มบรรจุภัณฑ์นี้ไม่มีตัวเชื่อมต่อ และอินพุตและเอาต์พุตได้รับการออกแบบให้เป็นไฟเบอร์เปลือย โดยปกติจะใช้เอาท์พุตแบบริบบิ้นไฟเบอร์ ตัวแยกไฟเบอร์เปลือยเหมาะสำหรับโอกาสที่ไม่ค่อยมีการถอดประกอบ เช่น กล่องเชื่อมต่อสายเคเบิล แผงกระจายไฟเบอร์ออปติก ฯลฯ

กBS box: กBS box PLC splitters use plastic ABS shells to provide good optical components and cable protection. This packaging form is compact and flexible to install, suitable for installation in various wiring cabinets or chassis. The input end fiber and the output end fiber are on a layer of splitter waveguide made of quartz substrate. The structure is compact and small, which can provide easier and more flexible wiring. It can be directly installed in various existing junction boxes without leaving a large installation space.

LGX เทปคาสเซ็ต: ที่ LGX Cassette PLC splitter has a sturdy metal box and can be used independently or installed in a standard fiber distribution frame or fiber chassis. This packaged splitter is pre-terminated with a fiber adapter, which can quickly achieve reliable fiber connection and is suitable for plug-and-play network integration. It does not require file fusion or technician intervention, reducing the risk during installation.

ติดแร็ค: ที่ rack-mounted PLC splitter is designed for standard 19-inch cabinet installation and can meet the requirements of high wiring density in data centers or server rooms.

ตัวแยกแพ็คเกจนี้โดยทั่วไปจะบรรจุในกล่องโลหะ ซึ่งง่ายต่อการติดตั้งในโครงการใยแก้วนำแสง และให้การป้องกันที่ดีสำหรับอุปกรณ์แยก PLC มีอินเทอร์เฟซการติดตั้งอะแดปเตอร์ที่หลากหลาย เช่น ตัวเชื่อมต่อ SC, LC, FC หรือ ST ซึ่งใช้กันอย่างแพร่หลายในโครงการ FTTX ระบบเคเบิลทีวี และศูนย์การสื่อสารข้อมูล

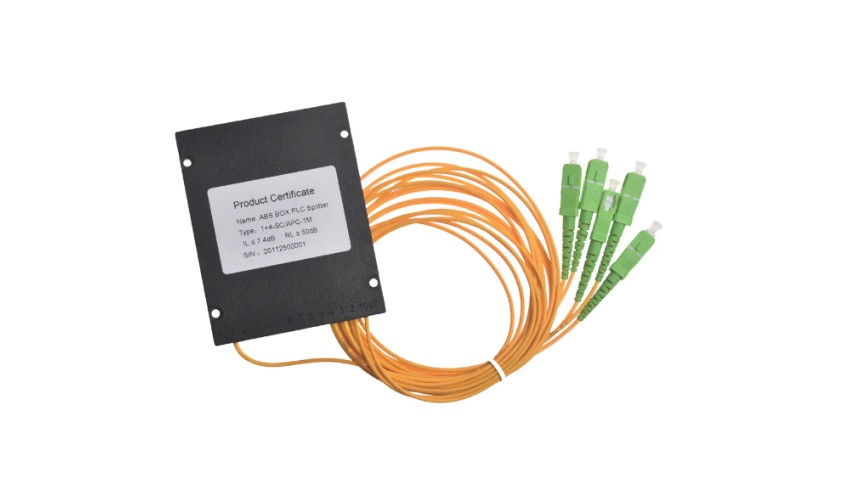

ลักษณะของ ABS Cassette คืออะไร ตัวแยกแสง PLC ?
กBS box-type PLC optical splitter is an integrated waveguide optical power distribution device based on quartz substrate. It is widely used in passive optical network (PON) systems to evenly distribute optical signals from the central office (OLT) to multiple end users (ONT). Its features are as follows:

โครงสร้างที่กะทัดรัด: ที่ ABS box-type PLC optical splitter is encapsulated in a plastic ABS shell, which is small in size and compact in structure, easy to install and maintain. This design allows it to be easily installed in various wiring cabinets or chassis without taking up a lot of space.

ความสม่ำเสมอในการแยกที่ดี: เนื่องจากการใช้เทคโนโลยีท่อนำคลื่นแสงแบบระนาบ ตัวแยกแสง PLC ชนิดกล่อง ABS จึงสามารถกระจายสัญญาณแสงได้สม่ำเสมอ และความแตกต่างของพลังงานระหว่างแต่ละช่องสัญญาณมีขนาดเล็กมาก ซึ่งมักจะน้อยกว่า 1dB ทำให้มั่นใจได้ถึงความเสถียรและความสม่ำเสมอของการส่งสัญญาณ

การสูญเสียการแทรกต่ำและการสูญเสียที่ขึ้นกับโพลาไรเซชันต่ำ (PDL): ที่ ABS box-type PLC optical splitter has the characteristics of low insertion loss and low PDL, which makes the optical signal less lost during transmission and improves the overall performance of the system.

ช่วงความยาวคลื่นการทำงานกว้าง: ที่ operating wavelength range of ABS box-type PLC optical splitter is usually 1260nm to 1650nm, which is suitable for a variety of transmission needs, including FTTH, PON, CATV and other systems.

ความน่าเชื่อถือและเสถียรภาพสูง: กBS box-type PLC optical splitter adopts high-quality materials and advanced manufacturing technology, has good environmental adaptability and stability, and can operate normally in the operating temperature range of -40°C to 85°C.

ติดตั้งและบำรุงรักษาง่าย: ที่ structural design of ABS box-type PLC optical splitter makes it easy to install without complicated debugging process. In addition, its modular design is also easy to maintain and replace.

การปฏิบัติตามมาตรฐานสากล: กBS box-type PLC optical splitter complies with international standards such as Telcordia GR-1209-CORE and GR-1221-CORE, ensuring its compatibility and reliability in practical applications.

โหมดการแยกที่หลากหลาย: กBS box-type PLC optical splitter provides multiple splitting modes such as 1×N and 2×N to meet the needs of different application scenarios, such as 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, etc.

การคุ้มครองสิ่งแวดล้อมและความปลอดภัย: กBS box-type PLC optical splitter is made of high-quality ABS material, which complies with the European ROHS environmental protection standard, ensuring the environmental protection and safety of the product.
