วิธีการเลือกการปิดประกบกันของไฟเบอร์ออปติก?

การเลือกการปิดประกบกันของไฟเบอร์ออปติกที่เหมาะสมนั้นขึ้นอยู่กับ ปัจจัยหลักสี่ประการ: สภาพแวดล้อมการติดตั้ง การกำหนดค่าการเข้าสายเคเบิล ความสามารถในการนับจำนวนเส้นใย และวิธีการปิดผนึก . ทำสิ่งเหล่านี้ให้ถูกต้อง แล้วคุณจะได้รับฝาปิดที่ปกป้องรอยต่อเป็นเวลา 20 ปี หากเข้าใจผิด และความชื้นหรือความล้มเหลวทางกลไกอาจทำให้ส่วนเครือข่ายทั้งหมดพังได้ คู่มือนี้จะแจกแจงแต่ละปัจจัยด้วยข้อมูลเฉพาะเพื่อช่วยให้คุณโทรได้อย่างถูกต้อง

ก.คืออะไร การปิดประกบกันของไฟเบอร์ออปติก และเหตุใดการเลือกจึงมีความสำคัญ?

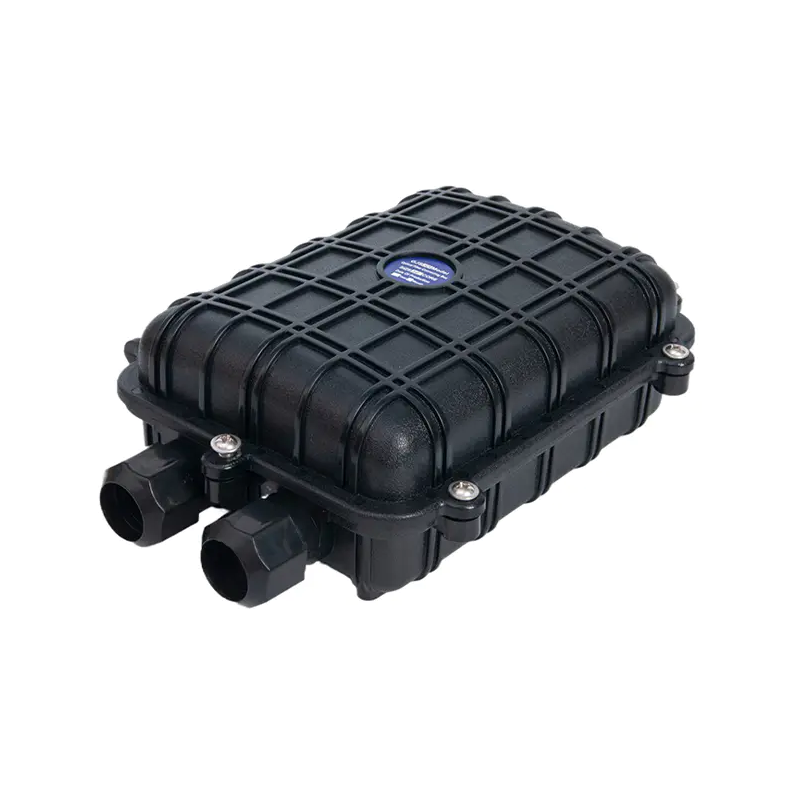

การปิดประกบกันด้วยไฟเบอร์ออปติก (FOSC) เป็นการปิดล้อมแบบปิดผนึกที่ปกป้องการต่อประกบไฟเบอร์จากความเสียหายต่อสิ่งแวดล้อม เช่น ความชื้น ฝุ่น รังสียูวี อุณหภูมิที่เปลี่ยนแปลง และความเครียดเชิงกล ใช้ในข้อต่อสายเคเบิล จุดแยก และสถานที่สิ้นสุดในเครือข่ายไฟเบอร์ทั้งทางอากาศและใต้ดิน

การปิดที่ไม่ตรงกันเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของความล้มเหลวของเครือข่ายไฟเบอร์ในภาคสนาม ตัวอย่างเช่น การใช้การปิดโดมที่ได้รับการจัดอันดับ IP67 ในห้องนิรภัยใต้ดินที่มีน้ำท่วมซ้ำๆ ซึ่งต้องมีระดับ IP68 ขั้นต่ำและต้องอยู่ในน้ำลึก 1 เมตรเป็นเวลา 24 ชั่วโมง อาจส่งผลให้การต่อประกบล้มเหลวโดยสิ้นเชิงภายใน 6-18 เดือน ข้อกำหนดที่เหมาะสมจะช่วยป้องกันการเชื่อมต่อซ้ำและการหยุดทำงานของเครือข่ายซึ่งมีค่าใช้จ่ายสูง

ขั้นตอนที่ 1 – ระบุสภาพแวดล้อมการติดตั้ง

สภาพแวดล้อมเป็นเกณฑ์การคัดเลือกที่สำคัญที่สุดข้อเดียว โดยจะกำหนดระดับการป้องกันทางเข้า (IP) เกรดวัสดุ และฟอร์มแฟคเตอร์การปิดที่ต้องการ

การติดตั้งทางอากาศ

การปิดทางอากาศจะติดตั้งอยู่บนเสาหรือติดกับสายส่ง พวกเขาต้องอดทน การสัมผัสรังสียูวี แรงลม และการหมุนเวียนของอุณหภูมิตั้งแต่ -40°C ถึง 70°C . มองหาตัวเรือนโพลีคาร์บอเนตหรือ ABS ที่กันแสง UV และระดับ IP55 ขั้นต่ำ การปิดแนวนอน (ก้น) เป็นตัวเลือกมาตรฐานสำหรับเสาอากาศเนื่องจากง่ายต่อการติดตั้งและกลับเข้าใหม่

ใต้ดิน / ฝังโดยตรง

จะต้องมีการปิดฝังโดยตรง กันน้ำได้อย่างน้อย IP68 — โดยทั่วไปกำหนดไว้สำหรับการจมน้ำที่ความลึก 1–3 เมตร เป็นเวลา 24–72 ชั่วโมง ขึ้นอยู่กับสภาพดิน การปิดแบบโดมโดยใช้เจลหรือการปิดผนึกด้วยความร้อนถูกนำมาใช้กันอย่างแพร่หลายที่นี่ หลีกเลี่ยงการปิดด้วยฝาปิดที่ปิดผนึกด้วยสลักเกลียวเท่านั้น กลับเข้ามาใหม่โดยไม่ทำลายซีลเป็นสิ่งสำคัญสำหรับการบำรุงรักษาในอนาคต

ห้องใต้ดินและบ่อพักใต้ดิน

บ่อพักและรูมือเป็นสภาพแวดล้อมที่เลวร้ายที่สุด พื้นที่เหล่านี้สามารถท่วมซ้ำๆ สะสมก๊าซ และทำให้สัตว์ฟันแทะปิดได้ ระบุ การปิดที่ได้รับการจัดอันดับ IP68 พร้อมการปิดผนึกด้วยกลไก (ปะเก็นแบบอัดหรือแถบสเตนเลสสตีล) แทนที่จะเป็นระบบแบบเจล ซึ่งสามารถย่อยสลายได้ภายใต้วงจรน้ำท่วมซ้ำๆ

เครื่องยกในร่ม / อาคาร

การปิดภายในอาคารในท่อยกระดับหรือห้องอุปกรณ์จำเป็นต้องมีการป้องกันทางเข้าที่ต่ำกว่า (IP20 หรือ IP44 มักจะเพียงพอ) แต่อาจต้องเป็นไปตามมาตรฐานการหน่วงไฟ เช่น UL 94 V-0 หรือ IEC 60332 การปิดแบบอินไลน์แบบกะทัดรัดหรือแบบถาดเป็นเรื่องปกติ

ขั้นตอนที่ 2 – เลือกประเภทการปิดด้านขวา

การปิดประกบกันของไฟเบอร์ออปติกมีรูปแบบหลักสามประการ แต่ละอันเหมาะสมกับสถานการณ์การใช้งานที่แตกต่างกัน:

การปิดโดม ใช้การออกแบบฐานและโดมที่ปิดผนึกด้วยน็อตอัดหรือแหวนแคลมป์ มีการกันน้ำระดับ IP68 ที่ยอดเยี่ยม และทำงานได้ดีในสภาพแวดล้อมที่มีความชื้นสูง ข้อเสียเปรียบ: การเข้าถึงพื้นที่ภายในจำเป็นต้องคลายเกลียวโดมออก ซึ่งอาจยุ่งยากในห้องนิรภัยที่จำกัด

การปิดแนวนอน (ก้น) มีเปลือกทรงกระบอกที่แยกตามยาว ทำให้เข้าถึงถาดประกบได้อย่างรวดเร็วและง่ายดาย สิ่งนี้ทำให้พวกเขาได้รับการสนับสนุนสำหรับการใช้งานทางอากาศโดยช่างเทคนิคทำงานบนเสาที่มีเวลาและพื้นที่จำกัด

การปิดแบบอินไลน์ ช่วยให้สายเคเบิลผ่านปลายทั้งสองได้โดยตรง ทำให้เหมาะอย่างยิ่งสำหรับข้อต่อสายเคเบิลช่วงกลางในระบบท่อหรือตัวยกอาคาร โดยทั่วไปแล้วจะมีขนาดกะทัดรัดที่สุด

ขั้นตอนที่ 3 – กำหนดจำนวนไฟเบอร์และความจุของถาดประกบ

ปรับขนาดการปิดเสมอ มีเส้นใยมากกว่าที่จำเป็นในปัจจุบันอย่างน้อย 25–50% . การขยายเครือข่ายเป็นเรื่องปกติ และการเปิดการปิดแบบฝังอีกครั้งเพื่อสลับในหน่วยที่ใหญ่ขึ้นนั้นมีราคาแพงและก่อกวน

เมตริกความจุหลักที่ต้องตรวจสอบ:

• จำนวนถาดประกบกัน: ถาดมาตรฐานแต่ละถาดบรรจุตัวประกบได้ 12–24 ตัว (แบบฟิวชันหรือแบบกลไก) จุดต่อไฟเบอร์ 48 เส้นต้องมีถาดอย่างน้อย 2–4 ถาด
• พอร์ตเคเบิล: นับจำนวนสายเข้าและออก จุดแยกที่มีตัวป้อน 1 ตัวและสายกระจาย 4 เส้นต้องมีพอร์ตอย่างน้อย 5 พอร์ต การปิดโดมส่วนใหญ่มีพอร์ต 3–6 พอร์ต; การปิดแนวนอนสามารถมีได้ 8 หรือมากกว่า
• ความสูงของถาดซ้อน: โดยเฉพาะอย่างยิ่งในการปิดโดม ความสูงของปึกถาดภายในจะจำกัดจำนวนถาดที่พอดี โดยทั่วไปแล้วจะอยู่ที่ 6–12 ถาดในยูนิตโดมมาตรฐาน

สำหรับจุดกระจาย FTTH (ไฟเบอร์ถึงบ้าน) การปิดที่จัดการไฟเบอร์ 48–96 พร้อมพอร์ต 4–6 นั้นเป็นเรื่องปกติ สำหรับสายแบ็คโบนหรือสายป้อน ความจุไฟเบอร์ 144–576 พร้อมพอร์ต 8–12 นั้นเป็นเรื่องปกติมากกว่า

ขั้นตอนที่ 4 - ประเมินวิธีการปิดผนึก

ระบบปิดผนึกจะกำหนดทั้งระดับการป้องกันทางเข้าและความง่ายในการกลับเข้าไปใหม่ในอนาคต วิธีหลักสามวิธีคือ:

เจลซีล

การปิดผนึกด้วยเจล (หรือจาระบี) จะเติมช่องเข้าสายเคเบิลด้วยสารประกอบกึ่งแข็งที่สอดคล้องกับรูปร่างของสายเคเบิลที่ไม่ปกติ ให้ประสิทธิภาพ IP68 ที่เชื่อถือได้และติดตั้งง่าย อย่างไรก็ตาม เจลอาจแห้งหรือดึงดูดเศษผงเมื่อเวลาผ่านไป และการกลับเข้าไปใหม่จำเป็นต้องทำความสะอาด ซึ่งจะใช้เวลาในการบำรุงรักษามากขึ้น เหมาะที่สุดสำหรับ การปรับใช้ถาวรหรือการเข้าซ้ำน้อย .

การปิดผนึกทางกล / การบีบอัด

ปะเก็นยางและวงแหวนยางจะปิดผนึกพอร์ตสายเคเบิลเมื่อขันให้แน่นด้วยสกรูหรือแหวนแคลมป์ สิ่งเหล่านี้อนุญาต กลับเข้ามาใหม่โดยไม่ต้องใช้เครื่องมือหรือใช้ความพยายามน้อย และไม่ทิ้งสารตกค้าง เหมาะสำหรับห้องใต้ดินและบ่อพักที่อาจปิดได้หลายครั้งต่อปี ได้รับการจัดอันดับสูงถึง IP68 เมื่อติดตั้งอย่างถูกต้อง

การปิดผนึกด้วยความร้อน

ท่อหดแบบใช้ความร้อนพร้อมบุด้วยกาวถูกติดไว้เหนือทางเข้าสายเคเบิลด้วยปืนความร้อน เมื่อนำไปใช้จะสร้างการผนึกถาวรและเชื่อถือได้สูง การแลกเปลี่ยนก็คือ การกลับเข้ามาใหม่ต้องตัดท่อหด ทำให้เหมาะสำหรับจุดต่อที่แทบจะไม่มีการกลับมาตรวจซ้ำอีกเลย มักใช้สำหรับการใช้งานใต้น้ำหรือโครงสร้างพื้นฐานที่สำคัญซึ่งการปกปิดในระยะยาวเป็นสิ่งสำคัญที่สุด

ขั้นตอนที่ 5 - ตรวจสอบความเข้ากันได้ของสายเคเบิลและเส้นผ่านศูนย์กลางรายการ

การปิดทั้งหมดไม่ยอมรับสายเคเบิลทุกประเภท ก่อนซื้อให้ตรวจสอบสิ่งต่อไปนี้:

• ช่วงเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล: การปิดส่วนใหญ่ยอมรับสายเคเบิลที่มีขนาดตั้งแต่ 5 มม. ถึง 25 มม. แต่การปิดแบบโดมบางอันจะรองรับสายเคเบิลที่มีขนาดสูงสุด 16 มม. เท่านั้น สายเคเบิลหุ้มเกราะมักจะมีเส้นผ่านศูนย์กลางใหญ่กว่าและต้องใช้ชุดพอร์ตเฉพาะ
• ประเภทสายเคเบิล: สายหล่นแบบแบน สายท่อหลวมกลม และสายแพ ต่างก็มีข้อกำหนดในการเข้าที่แตกต่างกัน ยืนยันว่าการปิดรองรับรูปทรงของสายเคเบิลเฉพาะของคุณ
• การยึดสมาชิกที่แข็งแกร่ง: สายเคเบิลหุ้มเกราะหรือสายเคเบิลแบบรองรับในตัวจำเป็นต้องมีจุดยึดเสริมความแข็งแรงภายในตัวปิด เพื่อป้องกันไม่ให้แรงดึงไปถึงถาดประกบ ตรวจสอบให้แน่ใจว่าตัวปิดมีฮาร์ดแวร์ยึดที่เข้ากันได้

ขั้นตอนที่ 6 – ตรวจสอบการปฏิบัติตามมาตรฐาน

การปิดที่มีชื่อเสียงได้รับการทดสอบตามมาตรฐานที่เป็นที่ยอมรับในระดับสากล เมื่อประเมินผลิตภัณฑ์ ให้มองหาการปฏิบัติตามข้อกำหนด:

รายการปิดการปฏิบัติตามข้อกำหนด IP68 โดยไม่มีการอ้างอิงถึงวิธีการทดสอบ IEC 60529 ควรได้รับการปฏิบัติด้วยความระมัดระวัง ขอรายงานการทดสอบจากบุคคลที่สามเสมอ จากซัพพลายเออร์สำหรับการใช้งานที่สำคัญ

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยงเมื่อเลือกการปิดประกบไฟเบอร์

• ประเมินการเติบโตของเส้นใยต่ำเกินไป: ขนาดการปิดที่พอดีกับจำนวนเส้นใยในปัจจุบันจะต้องมีการเปลี่ยนใหม่ซึ่งมีค่าใช้จ่ายสูงเมื่อกำลังการผลิตเพิ่มขึ้น วางแผนให้มีเฮดรูมอย่างน้อย 50% เสมอ
• ละเว้นความถี่ในการเข้าใหม่: หากมีการเข้าถึงจุดต่อทุกไตรมาสเพื่อการบำรุงรักษาหรือการหยดใหม่ การปิดแบบปิดผนึกด้วยความร้อนไม่สามารถทำได้ ปรับวิธีการซีลให้ตรงกับโมเดลการปฏิบัติงานของคุณ
• การเลือก IP67 สำหรับห้องนิรภัยที่มีน้ำท่วม: IP67 ครอบคลุมการจมน้ำ 30 นาทีที่ความลึก 1 เมตร ห้องใต้ดินใต้ดินหลายแห่งประสบกับน้ำท่วมอย่างต่อเนื่องนอกเหนือจากนี้ IP68 ที่มีพิกัดความลึกและระยะเวลาเฉพาะไม่สามารถต่อรองได้ภายใต้เงื่อนไขเหล่านี้
• มองเห็นการจัดการรัศมีโค้ง: สายไฟเบอร์มีรัศมีการโค้งงอขั้นต่ำ (โดยทั่วไปคือ 20× เส้นผ่านศูนย์กลางของสายเคเบิลสำหรับการติดตั้ง และ 10× สำหรับระยะยาว) การปิดด้วยคำแนะนำเส้นทางภายในที่ไม่เพียงพอทำให้เกิดการสูญเสียไมโครโค้งและความล้มเหลวของไฟเบอร์ในที่สุด
• การข้ามชุดอุปกรณ์ปิดผนึกสนาม: การปิดหลายๆ ครั้งจำเป็นต้องมีชุดปิดผนึกพอร์ตที่สามารถติดตั้งภาคสนามได้สำหรับพอร์ตที่ไม่ได้ใช้ การปล่อยพอร์ตที่เปิดทิ้งไว้ - แม้จะต่อยอด - อาจทำให้ระดับ IP ลดลงเมื่อเวลาผ่านไปในสภาพแวดล้อมที่รุนแรง

รายการตรวจสอบการเลือกด่วน

ใช้รายการตรวจสอบนี้ก่อนที่จะสรุปก ปิดประกบกันใยแก้วนำแสง ซื้อ:

1. ยืนยันสภาพแวดล้อมการติดตั้ง: เสาอากาศ ท่อใต้ดิน ฝังโดยตรง ห้องนิรภัย หรือในอาคาร
2. กำหนดระดับ IP ที่ต้องการ: IP55 (ทางอากาศ) / IP67 (การจุ่มใต้น้ำเป็นครั้งคราว) / IP68 (การจุ่มใต้น้ำอย่างต่อเนื่อง)
3. นับเส้นใยทั้งหมดวันนี้และเพิ่ม 50% สำหรับการเติบโต — เลือกการปิดที่ตรงหรือเกินกว่าจำนวนนี้
4. นับรายการเคเบิล (พอร์ต) ที่จำเป็น รวมถึงอะไหล่สำหรับสายเคเบิลในอนาคต
5. วัดเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลและยืนยันความเข้ากันได้กับกลุ่มชุดพอร์ตของตัวปิด
6. เลือกประเภทการซีล: เจล (ถาวร) กลไก/การบีบอัด (เข้าใหม่บ่อยครั้ง) หรือการหดตัวด้วยความร้อน (ถาวรมาก)
7. ตรวจสอบการปฏิบัติตาม IEC 60529 และมาตรฐานภูมิภาคที่เกี่ยวข้อง (GR-771, EN 50411)
8. ยืนยันว่าไกด์รัศมีการโค้งงอภายในรองรับข้อกำหนดสายเคเบิลของคุณ
9. ตรวจสอบว่ามีพุกเสริมความแข็งแรงสำหรับสายเคเบิลหุ้มเกราะหรือสายเคเบิลที่รองรับในตัว
10. ขอรายงานผลการทดสอบจากบุคคลที่สามสำหรับการจัดอันดับ IP และประสิทธิภาพด้านสิ่งแวดล้อม
