อะไรคือความแตกต่างระหว่างสายแพทช์ OM3 และ OM4?

ความแตกต่างที่สำคัญระหว่างสายแพตช์ โอม3 และ โอม4 อยู่ที่แบนด์วิดท์และระยะการส่งข้อมูล: OM4 มีแบนด์วิดธ์ Modal ที่มีประสิทธิภาพ (EMB) ที่ 4700 เมกะเฮิรตซ์·กม — มากกว่าสองเท่าของ 2000 เมกะเฮิรตซ์·กม ของ OM3 — และรองรับ 100ก Ethernet มากกว่า 150 เมตร เทียบกับเพียง 100 เมตรสำหรับ OM3 ทั้งสองประเภทเป็นไฟเบอร์มัลติโหมดที่มีโครงสร้างแกน/หุ้ม 50/125 ไมโครเมตร เหมือนกัน แต่ OM4 ใช้กระบวนการผลิตไฟเบอร์ที่ได้รับการปรับปรุงให้ดีขึ้น ทำให้เป็นตัวเลือกที่ต้องการสำหรับศูนย์ข้อมูลที่มีความหนาแน่นสูงและสภาพแวดล้อมเครือข่ายที่ใช้แบนด์วิธสูง

สายแพทช์ OM3 กับ OM4 : ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

การทำความเข้าใจความแตกต่างทางเทคนิคระหว่าง OM3 และ OM4 เป็นรากฐานในการตัดสินใจเกี่ยวกับสายเคเบิลที่ถูกต้อง ตารางด้านล่างสรุปพารามิเตอร์ที่สำคัญที่สุดแบบเทียบเคียงกัน

เหตุใด OM4 จึงเสนอแบนด์วิธที่มากกว่าและการเข้าถึงที่ยาวกว่า?

ข้อได้เปรียบด้านประสิทธิภาพของ OM4 มาจากโปรไฟล์การหักเหของดัชนีที่แม่นยำยิ่งขึ้นในแกนไฟเบอร์ ความทนทานต่อการผลิตที่เข้มงวดยิ่งขึ้นนี้จะช่วยลดความล่าช้าของโหมดดิฟเฟอเรนเชียล (DMD) ซึ่งหมายความว่าพัลส์แสงจะกระจายน้อยลงในขณะที่มันเคลื่อนที่ ซึ่งแปลโดยตรงเป็นแบนด์วิธโมดอลที่สูงขึ้นและการบิดเบือนของสัญญาณที่ลดลงในระยะทางที่ไกลขึ้น

ในทางปฏิบัติ:

• OM3 จัดให้มี EMB ของ 2000 MHz·km เพียงพอสำหรับการใช้งาน 10G และ 40G ในระยะทางปานกลาง
• OM4 มาถึงแล้ว 4700 MHz·km — สูงกว่า 2.35 เท่า — ช่วยให้สามารถส่งสัญญาณ 100G ที่เชื่อถือได้ด้วยออปติกแบบขนาน เช่น ตัวรับส่งสัญญาณ QSFP และ QSFP28
• ด้วยความเร็ว 40G และ 100G OM4 จึงสามารถส่งมอบได้ ระยะเอื้อมเพิ่มอีก 50 เมตร เหนือ OM3 ซึ่งมีความสำคัญในการจัดวางพื้นศูนย์ข้อมูลขนาดใหญ่

ความแตกต่างนี้จะสังเกตเห็นได้ชัดเจนเป็นพิเศษเมื่อจับคู่กับแหล่งกำเนิดแสง VCSEL (Vertical-Cavity Surface-Emitting Laser) ซึ่งมีความไวสูงต่อแบนด์วิธโมดอลของไฟเบอร์ที่พวกมันขับเคลื่อน

วิธีการระบุตัวตน สายแพทช์ OM3 กับ OM4s สายตา

การระบุสายแพตช์ OM3 และ OM4 อย่างถูกต้องในภาคสนามจะช่วยป้องกันค่าใช้จ่ายที่ไม่ตรงกัน ทั้งสองประเภทสามารถแยกแยะได้ตามสีแจ็คเก็ตและการติดฉลาก

สีแจ็คเก็ต

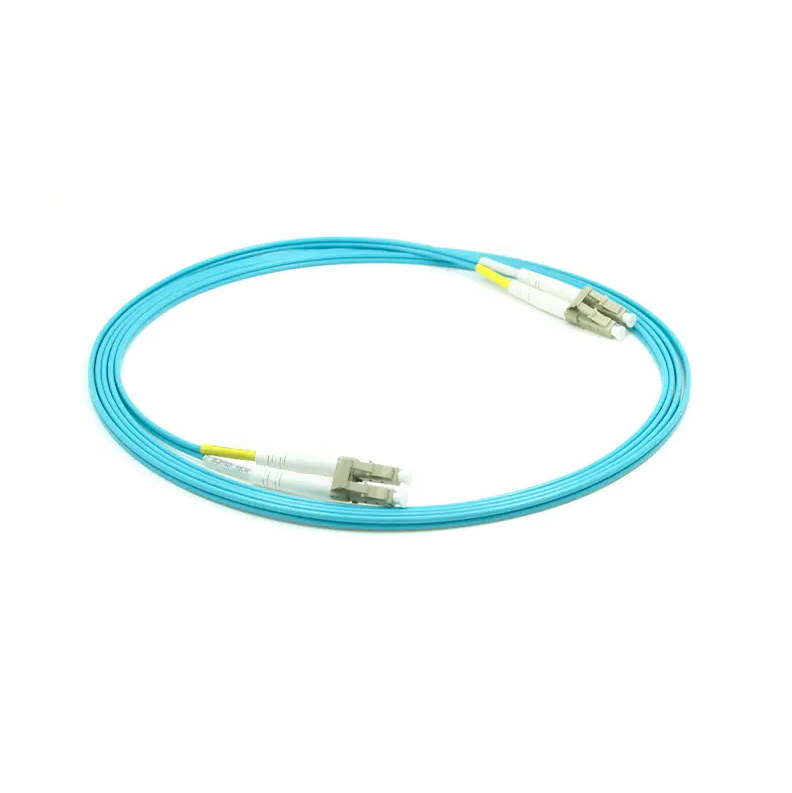

• OM3: Aqua (น้ำเงิน-เขียวอ่อน) — สีมาตรฐานตาม TIA-568
• OM4: เอริกา ไวโอเล็ต (สีม่วงอ่อน) — แนะนำโดย IEC 60793-2-10; อย่างไรก็ตาม สายเคเบิล OM4 บางเส้นยังใช้แจ็คเก็ต Aqua ดังนั้นสีเพียงอย่างเดียวจึงอาจไม่ชัดเจนเสมอไป

การติดฉลากและการพิมพ์เครื่องหมาย

สายแพตช์ที่มีชื่อเสียงจะมี "OM3" หรือ "OM4" พิมพ์โดยตรงบนแจ็คเก็ตหรือขั้วต่อ มักจะมาพร้อมกับ "50/125" หรือการกำหนดแบนด์วิธ เช่น "OM4 4700" ตรวจสอบเครื่องหมายที่พิมพ์ออกมาเสมอ แทนที่จะอาศัยเพียงสีแจ็คเก็ตโดยเฉพาะเมื่อจัดซื้อจากหลายแหล่ง

สายแพทช์ OM3 และ OM4 สามารถผสมกันได้หรือไม่?

ใช่ ตามทางกายภาพแล้ว ทั้งสองประเภทใช้ขนาด 50/125 μm เท่ากัน ตัวเชื่อมต่อของพวกเขาเข้ากันได้อย่างสมบูรณ์และสามารถเชื่อมต่อเข้าด้วยกันได้ . อย่างไรก็ตาม การผสมพวกมันในลิงค์เดียวจะลดประสิทธิภาพการทำงานของเซ็กเมนต์ไฟเบอร์ที่มีพิกัดต่ำกว่า (หลักการเชื่อมโยงที่อ่อนแอที่สุด)

ตัวอย่างเช่น ในลิงก์ 40G:

• ลิงค์ all-OM4 รองรับสูงสุด 150 เมตร ;
• การผสมเซ็กเมนต์ OM3 และ OM4 จะช่วยลดระยะทางสูงสุดที่มีประสิทธิผลถึง ขีดจำกัด 100 เมตรของ OM3 ;
• การผสมบ่อยครั้งยังทำให้เกิดการสูญเสียการแทรกเพิ่มเติมจากโหมดที่ไม่ตรงกันที่จุดต่อ ส่งผลให้อัตราข้อผิดพลาดบิตเพิ่มขึ้น

แนวทางปฏิบัติที่ดีที่สุดคือ ใช้เกรดไฟเบอร์ที่สม่ำเสมอตลอดแต่ละลิงค์ . นี่เป็นสิ่งสำคัญอย่างยิ่งที่ 100G และสูงกว่า ซึ่งการสูญเสียมาร์จินของลิงก์และงบประมาณจะยากขึ้นมากที่จะยอมรับได้

ระยะการส่งข้อมูลสูงสุดตามความเร็วเครือข่าย

เมื่อใดควรเลือก OM3 และเมื่อใดควรเลือก OM4

ตัวเลือกที่เหมาะสมขึ้นอยู่กับความต้องการความเร็วปัจจุบันของคุณ ความยาวสายเคเบิล และแผนงานการอัพเกรด

เลือก OM3 เมื่อ:

• เครือข่ายของคุณทำงานที่ 10G พร้อมวิ่งต่ำกว่า 300 เมตร ;
• คุณกำลังจัดการเครือข่ายองค์กรขนาดเล็กถึงขนาดกลางหรือ LAN วิทยาเขตที่มีระยะห่างระหว่างแร็คที่สั้น
• ไม่จำเป็นที่จะต้องโยกย้ายเกินกว่า 40G ในระยะเวลาอันใกล้นี้
• คุณกำลังเปลี่ยนสายแพตช์ในโครงสร้างพื้นฐาน OM3 ที่มีอยู่เพื่อรักษาความสอดคล้อง

เลือก OM4 เมื่อ:

• คุณกำลังปรับใช้ ลิงก์ 40G, 100G หรือความเร็วสูงกว่า โดยมีทางวิ่งเข้าใกล้หรือเกิน 100 เมตร
• คุณกำลังสร้างหรือขยายศูนย์ข้อมูลขนาดใหญ่ด้วยสถาปัตยกรรมแบบกระดูกสันหลังที่มีความหนาแน่นสูง
• แผนงานโครงสร้างพื้นฐานของคุณรวมถึงการโยกย้ายไปสู่ ​​400G ภายใน 5-10 ปีข้างหน้า
• คุณกำลังใช้ออพติคแบบขนาน (อินเทอร์เฟซ อสมท./มทป) สำหรับการเดินสายแบ็คโบนที่มีโครงสร้าง

เป็นที่น่าสังเกตว่าสำหรับ 400G และมากกว่านั้น อุตสาหกรรมกำลังใช้ไฟเบอร์มัลติโหมดวงกว้าง OM5 มากขึ้น ซึ่งรองรับ Shหรือt Wavelength Division Multiplexing (SWDM) เพื่อเพิ่มความจุในการเชื่อมต่ออย่างมาก อย่างไรก็ตาม OM4 ยังคงเป็นจุดที่น่าสนใจสำหรับการใช้งาน 100G ในปัจจุบัน

ประเภทตัวเชื่อมต่อและผลกระทบต่อประสิทธิภาพของ OM3/OM4

ไม่ว่าคุณจะเลือก OM3 หรือ OM4 ประเภทของตัวเชื่อมต่อและคุณภาพของหน้าสัมผัสก็มีความสำคัญเท่าเทียมกันกับประสิทธิภาพการเชื่อมต่อโดยรวม ตัวเชื่อมต่อสายแพทช์ไฟเบอร์มัลติโหมดทั่วไปประกอบด้วย:

• แอลซี ดูเพล็กซ์ : ประเภทที่ใช้กันอย่างแพร่หลายสำหรับตัวรับส่งสัญญาณ SFP/SFP /QSFP ในแอปพลิเคชัน 1G ถึง 100G ฟอร์มแฟคเตอร์ขนาดกะทัดรัด
• เอสซี ดูเพล็กซ์ : พบได้ทั่วไปในเครือข่ายองค์กรแบบดั้งเดิมและเครือข่ายพื้นที่จัดเก็บข้อมูล
• MPO/MTP : ใช้สำหรับการส่งข้อมูลแบบขนาน 40G/100G/400G การรวมเส้นใย 8, 12 หรือ 24 เส้นไว้ในตัวเชื่อมต่อเดียว ซึ่งจำเป็นสำหรับการเดินสายเคเบิลแกนหลักของศูนย์ข้อมูลความหนาแน่นสูง
• เซนต์ : ขั้วต่อแบบดาบปลายปืนยังพบได้ในอุปกรณ์เครือข่ายแบบเดิม

สำหรับสไตล์การขัดเงา โดยทั่วไปจะใช้สายแพทช์มัลติโหมด พีซี (การสัมผัสทางกายภาพ) or UPC (การสัมผัสทางกายภาพเป็นพิเศษ) ผิวสำเร็จที่หน้าตัด โดยมีการสูญเสียการแทรกโดยทั่วไป ≤ 0.3 dB หลีกเลี่ยงการเชื่อมต่อตัวเชื่อมต่อ UPC แบบมัลติโหมดกับตัวเชื่อมต่อ APC (หน้าสัมผัสทางกายภาพแบบมุม) — ความแตกต่างของมุม 8° ทำให้เกิดการสะท้อนกลับอย่างมีนัยสำคัญและการสูญเสียสัญญาณ แม้ว่าพวกมันสามารถจับคู่กันทางกายภาพได้ก็ตาม

ความเข้ากันได้แบบย้อนหลังและมูลค่าการลงทุนระยะยาว

OM4 สามารถใช้งานร่วมกับอุปกรณ์ OM3 แบบย้อนหลังได้อย่างสมบูรณ์ สายแพตช์ OM4 สามารถเสียบเข้ากับพอร์ตหรือตัวรับส่งสัญญาณที่ออกแบบมาสำหรับ OM3 ได้โดยตรงโดยไม่มีข้อขัดแย้งทางกายภาพ ซึ่งหมายความว่าการอัพเกรดเป็น OM4 ไม่จำเป็นต้องเปลี่ยนฮาร์ดแวร์ที่มีอยู่

จากมุมมองของต้นทุนการเป็นเจ้าของโดยรวม การปรับใช้ OM4 ในการติดตั้งใหม่ทำให้อายุการใช้งานยาวนานขึ้น:

• เมื่อเครือข่าย 10G ได้รับการอัปเกรดเป็น 100G ในภายหลัง สายเคเบิล OM4 สามารถอยู่กับที่ได้ โดยไม่ต้องดึงเส้นใยซ้ำ
• OM3 วิ่งใกล้ขอบเขต 100 เมตรที่ 100G เหลือพื้นที่เพียงเล็กน้อยสำหรับการขยายในอนาคต ซึ่งอาจส่งผลให้โครงการเดินสายใหม่มีค่าใช้จ่ายสูง
• สำหรับศูนย์ข้อมูลที่วางแผนการเติบโตกำลังการผลิตอย่างต่อเนื่องในช่วง 5-10 ปี OM4 เป็นตัวเลือกระยะยาวที่คุ้มค่ากว่า

สรุป: OM3 หรือ OM4 — คุณควรเลือกอันไหน

การตัดสินใจมีเกณฑ์ตรงไปตรงมาสามประการ:

• หากความเร็วปัจจุบันของคุณคือ 10G และสายเคเบิลอยู่ในระยะไม่เกิน 300 เมตร , OM3 ตอบสนองความต้องการของคุณอย่างเต็มที่
• หากคุณกำลังวิ่ง 40G หรือ 100G หรือระยะทางเกิน 100 เมตร , OM4 เป็นตัวเลือกที่เหมาะสม;
• สำหรับ การสร้างศูนย์ข้อมูลใหม่หรือเครือข่ายใดๆ ที่มีเส้นทางการอัพเกรดที่ชัดเจน การปรับใช้ OM4 ตั้งแต่เริ่มต้นจะช่วยหลีกเลี่ยงค่าใช้จ่ายในการเดินสายใหม่ในอนาคต

ความแตกต่างพื้นฐานระหว่าง OM3 และ OM4 ไม่ได้อยู่ที่โครงสร้างทางกายภาพ — ทั้งคู่เป็นไฟเบอร์มัลติโหมดดัชนีเกรด 50/125 μm — แต่อยู่ที่ความแม่นยำในการผลิตและแบนด์วิธที่ทำได้ OM4 เป็นการอัปเกรดประสิทธิภาพที่เหนือกว่า OM3 ไม่ใช่การแทนที่เทคโนโลยีอื่น ในการใช้งานที่เหมาะสม ทั้งสองแบบเป็นโซลูชันไฟเบอร์มัลติโหมดที่เชื่อถือได้และเป็นไปตามมาตรฐาน
