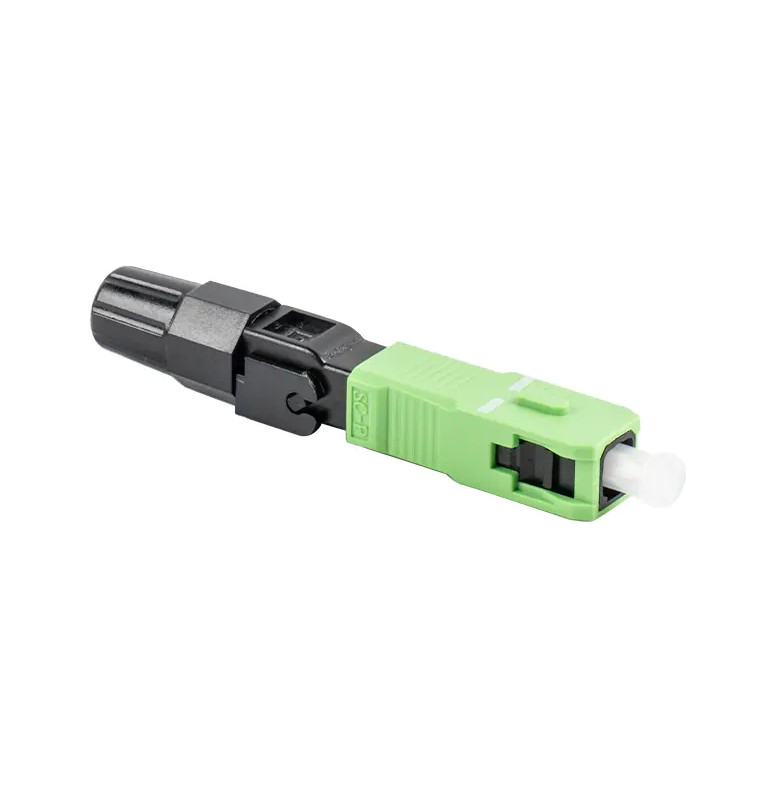

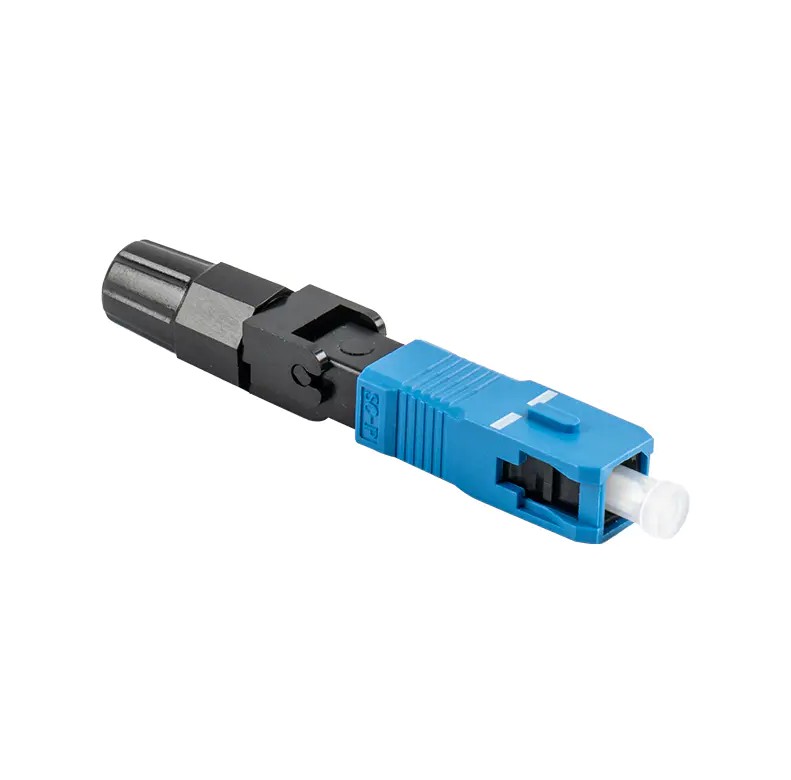

ที่ ขั้วต่อด่วนไฟเบอร์ออปติก SC ซีรี่ส์ เป็นตัวเชื่อมต่อไฟเบอร์ออปติกที่ให้การเชื่อมต่อไฟเบอร์อย่างรวดเร็วโดยกลไกและได้รับการออกแบบสำหรับการต่อสายเคเบิลไฟเบอร์ออปติกภาคสนาม โดยทั่วไปจะมีคอลเล็ตขัดเงาล่วงหน้าและกลไกการต่อแบบกลไก ช่วยให้การต่อไฟเบอร์รวดเร็วและเชื่อถือได้
พัฒนาโดย NTT Corporation ของญี่ปุ่น ตัวเชื่อมต่อ SC เป็นตัวเชื่อมต่อไฟเบอร์ออปติกเปลือกสี่เหลี่ยมที่ใช้สำหรับการเชื่อมต่อแบบถอดได้ระหว่างเส้นใย โครงสร้างพื้นฐานประกอบด้วยปลอกโลหะและปลอกคัปปลิ้ง ซึ่งมีขนาดเท่ากับขนาดของคอนเนคเตอร์ FC แต่กลไกการยึดใช้กลไกปลั๊กแอนด์แลตช์ ทำให้ไม่จำเป็นต้องหมุน
ที่ SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
ที่ Importance of Fiber Optic Connectors in Modern Communication Networks
ตัวเชื่อมต่อไฟเบอร์ออปติกเป็นองค์ประกอบสำคัญของเครือข่ายการสื่อสารสมัยใหม่ โดยเชื่อมต่อ รักษาความปลอดภัย และปกป้องไฟเบอร์ออปติกในระบบสื่อสารไฟเบอร์ออปติก ซึ่งวางรากฐานสำหรับการส่งข้อมูลความเร็วสูง ความจุสูง และทางไกล ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีสารสนเทศ ช่วงการใช้งานของตัวเชื่อมต่อไฟเบอร์ออปติกยังคงขยายตัวอย่างต่อเนื่อง และความสำคัญของมันก็มีเพิ่มมากขึ้น
1. บทบาทหลักของการเชื่อมต่อและการรักษาความปลอดภัยไฟเบอร์ออปติก
ที่ primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. รองรับความต้องการการส่งข้อมูลความเร็วสูง
ด้วยการพัฒนาเทคโนโลยีเกิดใหม่ เช่น 5G, Internet of Things (IoT), คลาวด์คอมพิวติ้ง และปัญญาประดิษฐ์ ความต้องการอัตราการส่งข้อมูลและแบนด์วิธก็เพิ่มขึ้น ในฐานะที่เป็นองค์ประกอบหลักของระบบการสื่อสารด้วยไฟเบอร์ออปติก ตัวเชื่อมต่อไฟเบอร์ออปติกต้องมีแบนด์วิธสูง เวลาแฝงต่ำ และความน่าเชื่อถือสูง ตัวอย่างเช่น ตัวเชื่อมต่อไฟเบอร์ออปติกแบบเร็วซีรีส์ SC ใช้การประกบฟิวชั่นเชิงกล ซึ่งไม่จำเป็นต้องใช้ความร้อนหรือกาวเพื่อให้ได้การเชื่อมต่อไฟเบอร์ที่รวดเร็วและเชื่อถือได้ เหมาะอย่างยิ่งสำหรับสถานการณ์การเข้าถึงความเร็วสูง เช่น FTTH (ไฟเบอร์ไปที่บ้าน)
3. ปรับให้เข้ากับสถานการณ์การใช้งานต่างๆ
ตัวเชื่อมต่อไฟเบอร์ออปติกใช้กันอย่างแพร่หลายในสภาพแวดล้อมเครือข่ายการสื่อสารต่างๆ รวมถึงแต่ไม่จำกัดเพียง:
ศูนย์ข้อมูลและเครือข่ายองค์กร: ในศูนย์ข้อมูล ตัวเชื่อมต่อไฟเบอร์ออปติกใช้สำหรับการรับส่งข้อมูลความเร็วสูงระหว่างเซิร์ฟเวอร์ สวิตช์ เราเตอร์ และอุปกรณ์อื่นๆ และเป็นกุญแจสำคัญในการสร้างสถาปัตยกรรมเครือข่ายประสิทธิภาพสูง
เครือข่ายโทรคมนาคม: ในเครือข่ายแกนหลักและเครือข่ายเขตเมืองใหญ่ ตัวเชื่อมต่อไฟเบอร์ออปติกจะเชื่อมต่อสายเคเบิลออปติก อุปกรณ์ปลายทางแบบออปติคอล และอุปกรณ์ส่งสัญญาณแบบออปติคัล ซึ่งเป็นรากฐานสำหรับการสื่อสารทางไกลที่มีความจุสูง
Fiber-to-the-Home (FTTH): ในการเข้าถึงบรอดแบนด์ภายในบ้าน ตัวเชื่อมต่อไฟเบอร์ออปติกจะเชื่อมต่อสายเคเบิลออปติกกับอุปกรณ์ปลายทางของผู้ใช้ ซึ่งมีบทบาทสำคัญในการเข้าถึงกิกะบิตและแม้แต่การเข้าถึง 10G
ระบบเฝ้าระวังและการรักษาความปลอดภัย: ในการเฝ้าระวังด้วยวิดีโอ การจัดการจราจร การตรวจสอบพลังงาน และสาขาอื่นๆ ตัวเชื่อมต่อไฟเบอร์ออปติกใช้เพื่อสร้างเครือข่ายการส่งผ่านวิดีโอแบบเรียลไทม์ที่มีความละเอียดสูง
ระบบอัตโนมัติทางอุตสาหกรรมและการผลิตอัจฉริยะ: ในการควบคุมทางอุตสาหกรรม หุ่นยนต์ โรงงานอัจฉริยะ และสาขาอื่นๆ ตัวเชื่อมต่อไฟเบอร์ออปติกถูกนำมาใช้เพื่อสร้างเครือข่ายอีเทอร์เน็ตอุตสาหกรรมที่มีความน่าเชื่อถือสูง และระบบควบคุมแบบเรียลไทม์
4. การปรับปรุงความน่าเชื่อถือและการบำรุงรักษาของระบบการสื่อสาร
ที่ design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. ส่งเสริมการพัฒนาเทคโนโลยีการสื่อสารอย่างต่อเนื่อง
ที่ continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. การปฏิบัติตามมาตรฐานสากลและข้อกำหนดเฉพาะของอุตสาหกรรม
เพื่อให้มั่นใจถึงความเข้ากันได้และการทำงานร่วมกันของตัวเชื่อมต่อไฟเบอร์ออปติก จึงได้มีการจัดทำชุดมาตรฐานสากลที่เกี่ยวข้องขึ้น เช่น TIA/EIA-604-3, IEC 61754 และ GB/T 17650 มาตรฐานเหล่านี้กำหนดขนาด ประสิทธิภาพ และวิธีการทดสอบของตัวเชื่อมต่อไฟเบอร์ออปติกอย่างชัดเจน เพื่อให้มั่นใจถึงความเข้ากันได้ระหว่างผลิตภัณฑ์จากผู้ผลิตหลายราย และส่งเสริมการพัฒนาที่ดีของอุตสาหกรรมการสื่อสารใยแก้วนำแสง
การเปรียบเทียบตัวเชื่อมต่อ SC กับตัวเชื่อมต่อประเภทอื่น (เช่น LC, FC และ ST)
ตัวเชื่อมต่อ SC แตกต่างอย่างมากจากตัวเชื่อมต่อประเภทอื่น (เช่น LC, FC และ ST) ในแง่ของโครงสร้าง ประสิทธิภาพ และสถานการณ์การใช้งาน ต่อไปนี้เป็นการเปรียบเทียบโดยละเอียด:
1. โครงสร้างและรูปลักษณ์
ขั้วต่อ SC: ตัวเครื่องเป็นรูปสี่เหลี่ยมผืนผ้า เสียบได้ และมีการออกแบบแบบ snap-on มีขนาดค่อนข้างใหญ่ ยาวประมาณ 28 มม. กว้าง 15 มม. และโดยทั่วไปจะเป็นสีน้ำเงินหรือสีเทา
ขั้วต่อ LC: มีขนาดเล็กกว่าขั้วต่อ SC ขั้วต่อ LC เป็นรูปสี่เหลี่ยมผืนผ้าขนาดกะทัดรัด ยาวประมาณ 15 มม. กว้าง 8 มม. และโดยทั่วไปจะมีสีเหลือง การใช้กลไกสลักแจ็คโมดูลาร์ (RJ) ขั้วต่อ LC จะเสียบคล้ายกับขั้วต่อ SC แต่มีขนาดกะทัดรัดกว่า
ขั้วต่อ FC: มีลักษณะกลม มีการเชื่อมต่อแบบเกลียว เส้นผ่านศูนย์กลางประมาณ 12 มม. และยาว 30 มม. และโดยทั่วไปจะเป็นสีเขียว
ขั้วต่อ ST: มีลักษณะกลม พร้อมกลไกการยึดด้วยสกรูและกลไกการล็อคแบบหมุนครึ่งรอบ เหมาะสำหรับระบบไฟเบอร์มัลติโหมด
2. ลักษณะการปฏิบัติงาน
ตัวเชื่อมต่อ SC: ให้ความสามารถในการสับเปลี่ยนและการทำซ้ำที่ยอดเยี่ยม โดยมีการสูญเสียการแทรกภายใน 0.3dB และการสูญเสียการส่งคืนเกิน 40dB ทำให้เหมาะสำหรับการเสียบและถอดปลั๊กบ่อยครั้ง
ตัวเชื่อมต่อ LC: กะทัดรัด โดยมีการสูญเสียการแทรกภายใน 0.25dB และการสูญเสียส่งคืนเกิน 55dB การทำงานของปลั๊กอินแบบกดดึงช่วยประหยัดพื้นที่และเหมาะสำหรับสภาพแวดล้อมการเดินสายที่มีความหนาแน่นสูง
ตัวเชื่อมต่อ FC: ให้การเชื่อมต่อแบบเกลียวที่ปลอดภัย โดยมีการสูญเสียการแทรกประมาณ 0.2dB และการสูญเสียการส่งคืนเกิน 50dB ทำให้เหมาะสำหรับสภาพแวดล้อมที่ต้องการความเสถียรสูง
ตัวเชื่อมต่อ ST: ติดตั้งง่ายแต่มีแนวโน้มที่จะถอดออกได้ เหมาะสำหรับสภาพแวดล้อมการส่งข้อมูลความเร็วต่ำ เช่น เครือข่ายวิทยาเขต และเครือข่ายบริเวณอาคาร
3. สถานการณ์การใช้งาน
ตัวเชื่อมต่อ SC: ใช้กันอย่างแพร่หลายในการสร้างเครือข่ายผู้ให้บริการโทรคมนาคม เครือข่ายเคเบิลทีวี และเครือข่ายวิทยาเขตขององค์กร เช่น เครือข่ายการเข้าถึง FTTB และ FTTH การเชื่อมต่อโมเด็มออปติคอล ตัวแยก และอุปกรณ์อื่นๆ
ตัวเชื่อมต่อ LC: เหมาะสำหรับการเชื่อมต่อเซิร์ฟเวอร์และสวิตช์ภายในศูนย์ข้อมูลและการเชื่อมต่อพอร์ตบนเฟรมกระจายไฟเบอร์ออปติก เหมาะสำหรับสถานการณ์การวางสายเคเบิลที่มีความหนาแน่นสูง เช่น ความต้องการสายเคเบิลไฟเบอร์ในการขยายศูนย์ข้อมูล
ขั้วต่อ FC: ใช้สำหรับเชื่อมต่อสายหลักการสื่อสารทางไกลและอุปกรณ์หลักในห้องคอมพิวเตอร์ เพื่อให้มั่นใจในการส่งสัญญาณแสงที่เสถียร เช่น ในเครือข่ายการส่งสัญญาณไฟเบอร์ออปติกระยะไกลระหว่างเมือง และอุปกรณ์สวิตช์หลักในศูนย์ข้อมูลขนาดใหญ่
ตัวเชื่อมต่อ ST: ที่ใช้กันทั่วไปในแผงแพทช์ไฟเบอร์ออปติก ข้อเสียคือมีแนวโน้มที่จะแตกหัก สร้างความเสียหายให้กับจุดเชื่อมต่อ และส่งผลกระทบต่อคุณภาพของการสื่อสารด้วยไฟเบอร์ออปติก
4. ข้อดีและข้อเสีย
ตัวเชื่อมต่อ SC: ข้อดี ได้แก่ ใช้งานง่าย ราคาถูก เสียบและถอดปลั๊กได้ง่าย มีความผันผวนของการสูญเสียการแทรกน้อยที่สุด กำลังรับแรงอัดสูง และความหนาแน่นในการติดตั้งสูง ข้อเสีย ได้แก่ ความสะดวกในการถอดออก
ขั้วต่อ LC: ข้อดี ได้แก่ ขนาดเล็ก เหมาะสำหรับการเดินสายความหนาแน่นสูง และการเสียบและถอดปลั๊กแบบกดดึงที่ง่ายดาย ข้อเสียรวมถึงกระบวนการผลิตที่ซับซ้อนและต้นทุนที่อาจสูงขึ้น
ขั้วต่อ FC: ข้อดีได้แก่ การเชื่อมต่อที่ปลอดภัยและกันฝุ่นได้ดี เหมาะสำหรับการใช้งานที่ต้องการการเชื่อมต่อที่แน่นหนา ข้อเสียรวมถึงกระบวนการติดตั้งที่ค่อนข้างซับซ้อน
ตัวเชื่อมต่อ ST: ข้อดี ได้แก่ ความง่ายในการติดตั้งและความเหมาะสมสำหรับสภาพแวดล้อมการส่งข้อมูลความเร็วต่ำ ข้อเสียได้แก่ การถอดออกง่ายและไม่เหมาะสมสำหรับการเดินสายความหนาแน่นสูง
