การปิดประกบกันของไฟเบอร์ออปติกคืออะไร?

ก การปิดประกบกันของไฟเบอร์ออปติก เป็นอุปกรณ์พิเศษที่ใช้ในการเชื่อมต่อ ป้องกัน และจัดการสายเคเบิลออปติก โดยปกติจะใช้สำหรับการดำเนินการต่างๆ เช่น การต่อ การต่อกิ่ง การต่อตรง หรือการสำรองสายเคเบิลออปติก มีบทบาทสำคัญในระบบการสื่อสารด้วยไฟเบอร์ออปติก ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและความน่าเชื่อถือในระยะยาวของสายเคเบิลออปติกในสภาพแวดล้อมต่างๆ

หน้าที่หลักของการปิดประกบกันของไฟเบอร์ออปติก
การเชื่อมต่อสายเคเบิลออปติคอล: ใช้เพื่อเชื่อมต่อสายเคเบิลออปติคอลตั้งแต่สองเส้นขึ้นไปเพื่อให้สามารถส่งสัญญาณแสงได้อย่างต่อเนื่อง

การป้องกันทางกล: ป้องกันไม่ให้สายเคเบิลออปติคัลได้รับความเสียหายจากแรงดึง การโค้งงอ หรือแรงภายนอกที่จุดเชื่อมต่อ

การปกป้องสิ่งแวดล้อม: ให้คุณสมบัติการซีล เช่น กันน้ำ กันฝุ่น และกันความชื้น เพื่อป้องกันความชื้น ฝุ่น แมลง ฯลฯ ไม่ให้เข้าสู่ภายใน

การจัดการไฟเบอร์ที่เหลือ: ให้พื้นที่คงที่และคัดแยกสำหรับไฟเบอร์ที่เหลือหลังจากการประกบไฟเบอร์ออปติก ซึ่งสะดวกสำหรับการบำรุงรักษาและการจัดการ

การรองรับและการยึด: ให้การสนับสนุนทางกายภาพสำหรับสายเคเบิลออปติกเพื่อป้องกันการคลายตัวเนื่องจากแรงโน้มถ่วงหรือการสั่นสะเทือน

โครงสร้างองค์ประกอบของ การปิดประกบกันของไฟเบอร์ออปติก
ปลอก (ฝาปิดกล่องข้อต่อ): มักทำจากโลหะหรือพลาสติกที่มีความแข็งแรงสูง ทนต่อแรงดันและการกัดกร่อนได้ดี พื้นผิวได้รับการออกแบบให้มีรูยึด ร่องซีล ฯลฯ เพื่อให้ติดตั้งและซีลได้ง่าย

ส่วนประกอบการซีล: ที่ใช้กันทั่วไป ได้แก่ ปะเก็นซิลิโคน ท่อหดด้วยความร้อน โอริง ฯลฯ ที่ใช้ในการป้องกันระดับ IP (เช่น IP68)

อุปกรณ์ยึด: รวมถึงแคลมป์ ขายึด สลักเกลียว ฯลฯ ใช้สำหรับยึดสายออปติกเพื่อป้องกันการเลื่อนหลุด

ถาดเก็บเส้นใยที่เหลือ: ใช้เพื่อจัดระเบียบและแก้ไขความยาวส่วนเกินของใยแก้วนำแสงเพื่อให้เชื่อมและบำรุงรักษาได้ง่าย

โมดูลฟิวชัน (อุปกรณ์เสริม): รุ่นขั้นสูงบางรุ่นมีตัวต่อฟิวชันหรือชุดหดความร้อนในตัวสำหรับการเชื่อมในสถานที่

ประเภทของการปิดประกบไฟเบอร์
ขึ้นอยู่กับสถานการณ์การใช้งานและข้อกำหนดด้านการทำงาน การปิดประกบไฟเบอร์สามารถแบ่งออกเป็นประเภทต่างๆ ดังต่อไปนี้:

พารามิเตอร์ทางเทคนิคของการปิดประกบกันของใยแก้วนำแสง

กpplication scenarios of การปิดประกบกันของไฟเบอร์ออปติกes
เครือข่าย FTTH (ไฟเบอร์ไปที่บ้าน): ใช้สำหรับการเข้าถึงไฟเบอร์ในกิโลเมตรสุดท้าย การเชื่อมต่อสายเคเบิลออปติกและเทอร์มินัลของผู้ใช้

เครือข่าย FTTB (ไฟเบอร์สู่อาคาร): ใช้สำหรับกระจายไฟเบอร์ภายในอาคาร

เครือข่ายเคเบิลออปติคอลในเมือง: ใช้สำหรับเชื่อมต่อสายเคเบิลออปติคอล trunk กับสายเคเบิลออปติคัลสาขา

ระบบสื่อสารกำลัง: ใช้สำหรับการเชื่อมต่อการสื่อสารด้วยใยแก้วนำแสงในเสาไฟฟ้า สถานีไฟฟ้าย่อย และสถานที่อื่นๆ

ระบบตรวจสอบและรักษาความปลอดภัย: ใช้สำหรับการเชื่อมต่อไฟเบอร์ออปติกสำหรับการเฝ้าระวังด้วยวิดีโอ การขนส่งอัจฉริยะ และระบบอื่นๆ

สายเคเบิลออปติคอลใต้น้ำและการสื่อสารทางไกล: ใช้สำหรับการเชื่อมต่อสายเคเบิลออปติกข้ามมหาสมุทรหรือข้ามภูมิภาค

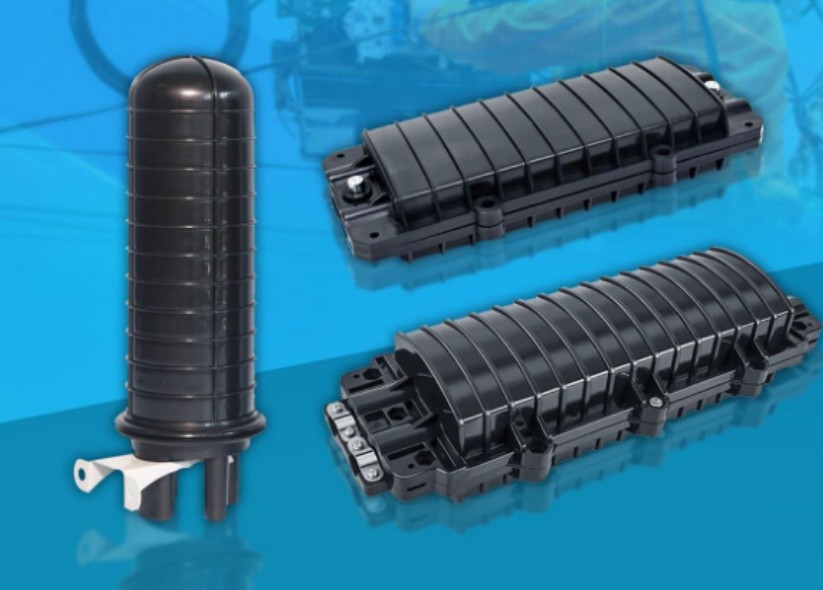

ประเภททั่วไปมีอะไรบ้าง การปิดประกบกันของไฟเบอร์ออปติกes ? เหมาะกับสภาพแวดล้อมการติดตั้งแบบใด?

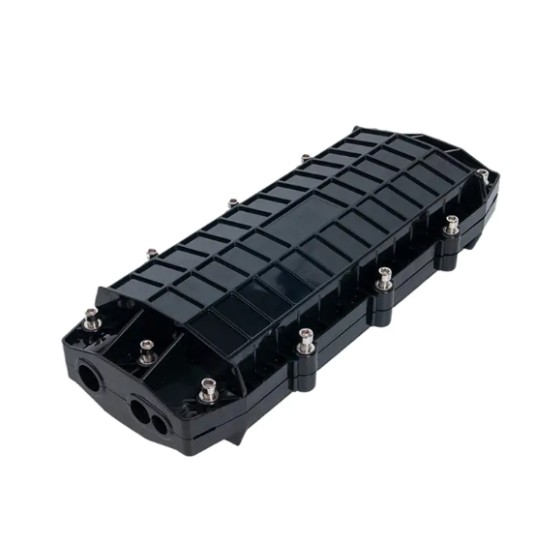

กล่องประกบแนวนอน (อินไลน์)

กล่องต่อประกบแนวนอน (อินไลน์) เป็นอุปกรณ์เชื่อมต่อสายเคเบิลออปติกทั่วไป ซึ่งมักจะมีโครงสร้างทรงกระบอกหรือสี่เหลี่ยม โดยมีโมดูลฟิวชันหลายตัวหรือช่องคงที่อยู่ภายใน โครงสร้างหลักประกอบด้วย:

ปลอก: มักทำจากโลหะหรือพลาสติกที่มีความแข็งแรงสูง ทนต่อแรงดันและการกัดกร่อนได้ดี

โมดูลฟิวชัน: ใช้สำหรับการต่อประกบฟิวชั่นใยแก้วนำแสง โดยมีถาดฟิวชัน ท่อหดด้วยความร้อน หรือโมดูลประกบเย็นอยู่ภายใน

อุปกรณ์ยึดติด: ใช้เพื่อยึดสายออปติคัลเพื่อป้องกันไม่ให้สายออปติคัลเลื่อนหรือขยับในระหว่างขั้นตอนการเชื่อมต่อ

ส่วนประกอบการซีล: เช่น ปะเก็นซิลิโคน โอริง ฯลฯ ใช้เพื่อกันน้ำและกันฝุ่น

ถาดเก็บเส้นใยที่เหลือ: ใช้เพื่อจัดระเบียบและแก้ไขความยาวส่วนเกินของใยแก้วนำแสงเพื่อการหลอมรวมและการบำรุงรักษาที่ง่ายดาย

กล่องข้อต่อแนวนอนเหมาะสำหรับสภาพแวดล้อมการติดตั้งต่อไปนี้:
การติดตั้งฝังศพโดยตรงใต้ดิน: ใช้สำหรับการเชื่อมต่อสายเคเบิลแสงใต้ถนนในเมืองหรือในแถบสีเขียว
การวางท่อ: ใช้สำหรับเชื่อมต่อสายเคเบิลแสงในท่อใต้ดินโดยตรง
การติดตั้งเหนือศีรษะ: ใช้สำหรับเชื่อมต่อสายเคเบิลออปติกบนเสาโดยตรง
การเดินสายไฟภายในอาคาร: ใช้สำหรับเชื่อมต่อสายเคเบิลออปติกภายในอาคารโดยตรง

วิธีการติดตั้งกล่องต่อแนวนอน (อินไลน์)
การติดตั้งฝังศพโดยตรง: ฝังกล่องร่วมไว้ใต้ดินโดยตรง เหมาะสำหรับพื้นที่ชนบทหรือห่างไกล
การติดตั้งท่อ: ใส่กล่องร่วมลงในท่อ เหมาะสำหรับเครือข่ายเคเบิลใยแก้วใต้ดินในเมือง
การติดตั้งเหนือศีรษะ: ยึดกับเสาด้วยตะขอหรือฉากยึด เหมาะสำหรับการเชื่อมต่อสายเคเบิลใยแก้วนำแสงหลักในเมืองหรือชานเมือง

การออกแบบโครงสร้างของกล่องรวมสัญญาณแนวนอน (อินไลน์) ค่อนข้างเรียบง่าย ส่วนประกอบภายในประกอบด้วยโมดูลฟิวชัน อุปกรณ์ยึดติด ส่วนประกอบซีล และถาดรวบรวมไฟเบอร์ที่เหลือ ฯลฯ เค้าโครงโดยรวมมีความชัดเจนและง่ายต่อการติดตั้งและบำรุงรักษา โครงสร้างนี้ทำให้เหมาะสมมากสำหรับสถานการณ์การเชื่อมต่อแบบจุดเดียว

เช่นการเชื่อมต่อโดยตรงของสายเคเบิลออปติกลำตัว ซึ่งสามารถลดการสูญเสียการแตกแขนงได้อย่างมีประสิทธิภาพ และปรับปรุงความเสถียรของการส่งสัญญาณออปติคัล นอกจากนี้เนื่องจากโครงสร้างที่เรียบง่ายและต้นทุนต่ำ จึงประหยัดกว่ากล่องรวมสัญญาณประเภทอื่นๆ และเหมาะสำหรับโครงการที่มีงบประมาณจำกัด ในขณะเดียวกัน กระบวนการติดตั้งกล่องรวมสัญญาณแนวนอนไม่จำเป็นต้องใช้เครื่องมือที่ซับซ้อน ใช้งานง่าย และเหมาะสำหรับการก่อสร้างที่รวดเร็ว โดยเฉพาะอย่างยิ่งสำหรับความต้องการการเชื่อมต่อสายเคเบิลแบบชั่วคราวหรือฉุกเฉิน

กlthough the horizontal junction box is suitable for single-point connection and trunk optical cable straight-through, its structure only supports "one in and one out" or "one in and one out and then branching", which is not suitable for multi-way branching connection, especially in high-density scenarios such as data centers and smart buildings.

นอกจากนี้ พื้นที่ภายในยังมีจำกัด อัตราการใช้งานต่ำ และความสามารถในการขยายขนาดไม่ดี ซึ่งทำให้ยากต่อการตอบสนองความต้องการของการพัฒนาเครือข่ายเคเบิลแบบออปติกอย่างต่อเนื่อง ดังนั้นในการเลือกชนิดของกล่องต่อจึงจำเป็นต้องวางแผนให้เหมาะสมกับความต้องการที่แท้จริง

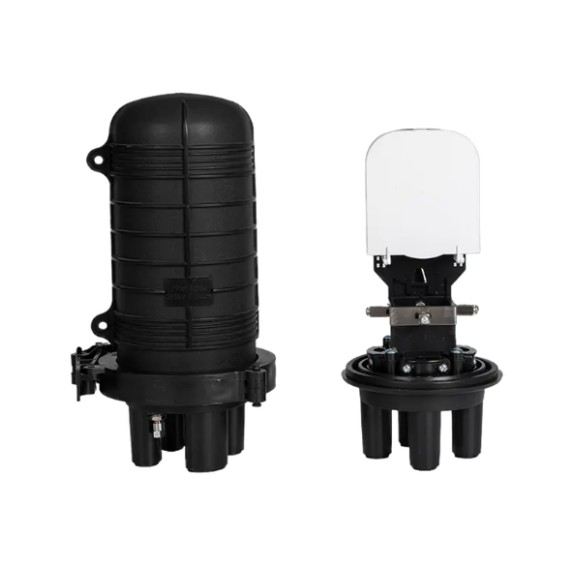

กล่องข้อต่อแนวตั้ง (แบบโดม)
กล่องต่อข้อต่อแนวตั้ง (แบบโดม) เป็นอุปกรณ์ที่เหมาะสำหรับการเชื่อมต่อสาขาแบบหลายทาง โดยทั่วไปจะมีโครงสร้างเป็นรูปโดมหรือครึ่งทรงกลม โดยมีพื้นที่ภายในขนาดใหญ่ ซึ่งสามารถรองรับการเชื่อมต่อแยกของสายเคเบิลออปติกหลายเส้นได้ โครงสร้างหลักประกอบด้วย:

ปลอก: มักทำจากโลหะหรือพลาสติกที่มีความแข็งแรงสูง ทนต่อแรงดันและการกัดกร่อนได้ดี

โมดูลฟิวชัน: ภายในมีถาดฟิวชันหรือพอร์ตแยกหลายช่อง เช่น 1 อินพุต/4 เอาต์พุต, 1 อินพุต/6 เอาต์พุต เป็นต้น

ถาดฟิวชันแบบหมุน: สะดวกสำหรับการเชื่อมต่อและการจัดการสายเคเบิลออปติกหลายสาย

ส่วนประกอบการซีล: เช่น ปะเก็นซิลิโคน โอริง ฯลฯ ใช้เพื่อกันน้ำและกันฝุ่น

ถาดเก็บเส้นใยที่เหลือ: ใช้ในการจัดระเบียบและแก้ไขความยาวส่วนเกินของใยแก้วนำแสง ซึ่งสะดวกสำหรับการหลอมรวมและการบำรุงรักษา

กล่องรวมสัญญาณแนวตั้งใช้กันอย่างแพร่หลายในสถานการณ์ต่อไปนี้:
เครือข่าย FTTH (Fiber to the Home): ใช้เพื่อเชื่อมต่อการเข้าถึงไมล์สุดท้ายระหว่างสายเคเบิลออปติคัลลำตัวและเทอร์มินัลของผู้ใช้
การเดินสายไฟภายในอาคาร: ใช้เชื่อมต่อสายแสงลำตัวในอาคารกับสายแสงสาขาของแต่ละชั้นหรือแต่ละยูนิต
การติดตั้งแบบไฮบริดในร่ม/กลางแจ้ง: เหมาะสำหรับการเชื่อมต่อสาขาสายเคเบิลออปติกในการปรับปรุงอาคารที่มีอยู่หรือโครงการก่อสร้างใหม่
จุดเข้าใช้งานที่มีความหนาแน่นสูง: เช่น ศูนย์ข้อมูล อาคารอัจฉริยะ เครือข่ายเคเบิลออปติกในเมือง ฯลฯ

วิธีการติดตั้งกล่องรวมสัญญาณแนวตั้ง (โดม)
การติดตั้งภายในอาคาร: ใช้สำหรับการเชื่อมต่อสาขาสายแสงภายในอาคาร
การติดตั้งภายนอกอาคาร: ใช้สำหรับการเชื่อมต่อสาขาสายเคเบิลออปติกกลางแจ้ง เช่น จุดเข้าใช้งาน FTTH
การติดตั้งแบบไฮบริด: เหมาะสำหรับการเชื่อมต่อสาขาสายเคเบิลออปติกในการปรับปรุงอาคารที่มีอยู่หรือโครงการก่อสร้างใหม่

กล่องรวมสัญญาณแนวตั้ง (โดม) รองรับการเชื่อมต่อแยกหลายช่องสัญญาณ เหมาะสำหรับสถานการณ์การเข้าถึงสายเคเบิลออปติกความหนาแน่นสูง เช่น 1 อินพุต/4 เอาต์พุต, 1 อินพุต/6 เอาต์พุต และการกำหนดค่าอื่นๆ พื้นที่ภายในมีขนาดใหญ่ ซึ่งสะดวกสำหรับการจัดสายเคเบิลออปติกและการจัดการไฟเบอร์ที่เหลือ และเหมาะสำหรับจุดเข้าใช้งานที่มีความหนาแน่นสูง เช่น พื้นที่อยู่อาศัยและอาคารสำนักงาน ในขณะเดียวกัน กล่องข้อต่อประเภทนี้มีความยืดหยุ่นในการติดตั้งและสามารถรองรับวิธีการวางได้หลายวิธี เช่น เหนือศีรษะ ไปป์ไลน์ และการฝังโดยตรง

อย่างไรก็ตาม โครงสร้างค่อนข้างซับซ้อน และการติดตั้งและบำรุงรักษาต้องใช้ทักษะบางอย่าง ต้นทุนยังสูงกว่าประเภทอื่นเล็กน้อย และมีข้อกำหนดบางประการสำหรับสภาพแวดล้อมการติดตั้งซึ่งไม่เหมาะสำหรับการก่อสร้างชั่วคราว

กล่องข้อต่อหดด้วยความร้อน
กล่องข้อต่อหดด้วยความร้อนเป็นอุปกรณ์ที่ปิดผนึกด้วยท่อหดความร้อนหรือปลอกหดด้วยความร้อน โดยปกติจะได้รับการออกแบบให้มีขนาดเล็กลง และเหมาะสำหรับการเชื่อมต่อสายเคเบิลออปติกจำนวนน้อย โครงสร้างหลักประกอบด้วย:

ตัวเรือน: มักทำจากพลาสติกหรือโลหะ มีโครงสร้างเรียบง่าย

โมดูลฟิวชัน: มีถาดฟิวชันหรือโมดูลการเชื่อมต่อแบบเย็นอยู่ภายในสำหรับฟิวชันใยแก้วนำแสง

ท่อหดด้วยความร้อน: หดตัวด้วยความร้อนเพื่อสร้างซีลกันน้ำที่แน่นหนา

แคลมป์ยึดคงที่: ใช้เพื่อยึดสายออปติคัลเพื่อป้องกันการเลื่อน

ถาดเก็บเส้นใยที่เหลือ: ใช้เพื่อจัดระเบียบและแก้ไขความยาวส่วนเกินของใยแก้วนำแสงเพื่อการหลอมรวมและการบำรุงรักษาที่ง่ายดาย

กล่องข้อต่อหดด้วยความร้อนเหมาะสำหรับสถานการณ์ต่อไปนี้:
โครงการเปลี่ยนแปลงเครือข่ายเคเบิลแบบออปติกในยุคแรก: ใช้สำหรับการเชื่อมต่อและอัปเกรดสายเคเบิลแบบออปติกเก่า
การติดตั้งชั่วคราวหรือฉุกเฉิน เช่น การก่อสร้างชั่วคราว สายสื่อสารชั่วคราว เป็นต้น
จุดเข้าใช้งานขนาดเล็ก: เช่น สถานีฐานขนาดเล็ก จุดตรวจสอบชั่วคราว เป็นต้น
โครงการที่มีงบประมาณจำกัด : เหมาะสำหรับโครงการที่มีความต้องการต้นทุนสูง

วิธีการติดตั้งกล่องข้อต่อหดด้วยความร้อน
การติดตั้งอย่างรวดเร็ว: การปิดผนึกทำได้โดยการให้ความร้อนและหดตัวของท่อหดซึ่งเหมาะสำหรับการก่อสร้างที่รวดเร็ว
การติดตั้งแบบย่อส่วน: เหมาะสำหรับสถานการณ์ที่มีพื้นที่จำกัด เช่น จุดเข้าใช้งานขนาดเล็ก
การติดตั้งชั่วคราว: เหมาะสำหรับการก่อสร้างชั่วคราวหรือสายสื่อสารฉุกเฉิน

กล่องข้อต่อหดด้วยความร้อนติดตั้งง่ายไม่ต้องใช้เครื่องมือที่ซับซ้อนและเหมาะสำหรับการติดตั้งที่รวดเร็วโดยเฉพาะสำหรับโครงการที่มีงบประมาณจำกัด ให้ประสิทธิภาพการกันน้ำที่ดีโดยการหดท่อหดความร้อน มีการปิดผนึกอย่างแน่นหนา และสามารถปกป้องใยแก้วนำแสงภายในจากปัจจัยด้านสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ

นอกจากนี้ กล่องต่อร่วมประเภทนี้ยังเหมาะสำหรับการเชื่อมต่อสายเคเบิลออปติกจำนวนน้อย เหมาะสำหรับจุดเข้าใช้งานขนาดเล็กหรือสถานการณ์การก่อสร้างชั่วคราว อย่างไรก็ตาม กล่องข้อต่อแบบหดตัวด้วยความร้อนไม่สามารถนำมาใช้ซ้ำได้ และไม่สามารถเปิดได้อีกครั้งเมื่อการหดตัวด้วยความร้อนเสร็จสิ้น ซึ่งจะจำกัดการใช้งานในสถานการณ์ที่จำเป็นต้องถอดและประกอบบ่อยครั้ง ในเวลาเดียวกัน วัสดุหดตัวด้วยความร้อนมีอายุการใช้งานสั้น มีแนวโน้มที่จะเสื่อมสภาพ และเหมาะสำหรับการเชื่อมต่อสายเคเบิลออปติกจำนวนน้อยเท่านั้น ไม่เหมาะสำหรับการแยกหลายช่องสัญญาณหรือข้อกำหนดในการเข้าถึงที่มีความหนาแน่นสูง

กล่องข้อต่อปิดผนึกด้วยกลไก
กล่องข้อต่อปิดผนึกด้วยกลไกเป็นอุปกรณ์ที่ใช้ปะเก็น โอริง ปะเก็นซีล และวิธีการเชิงกลอื่น ๆ เพื่อให้เกิดการซีล โดยปกติแล้วจะเป็นแบบโมดูลาร์และเหมาะสำหรับสถานการณ์การเชื่อมต่อสายเคเบิลออปติกที่หลากหลาย โครงสร้างหลักประกอบด้วย:

ปลอก: มักทำจากโลหะหรือพลาสติกที่มีความแข็งแรงสูง ทนต่อแรงดันและการกัดกร่อนได้ดี

โมดูลฟิวชัน: ภายในมีถาดฟิวชันหรือพอร์ตแยกหลายช่อง เช่น 1 อินพุต/4 เอาต์พุต, 1 อินพุต/6 เอาต์พุต เป็นต้น

ส่วนประกอบซีล: เช่นปะเก็นซิลิโคน โอริง ปะเก็นซีล ฯลฯ ใช้เพื่อกันน้ำและกันฝุ่น

อุปกรณ์ยึด: ใช้เพื่อยึดสายออปติคัลเพื่อป้องกันการเลื่อน

ถาดเก็บเส้นใยที่เหลือ: ใช้เพื่อจัดระเบียบและแก้ไขความยาวส่วนเกินของใยแก้วนำแสงเพื่อการหลอมรวมและการบำรุงรักษาที่ง่ายดาย

กล่องข้อต่อปิดผนึกด้วยกลไกes are suitable for the following scenarios:
โครงการใหม่: เหมาะสำหรับการสร้างเครือข่ายการสื่อสารสมัยใหม่ เช่น FTTH, FTTB เป็นต้น
สถานการณ์การเข้าถึงที่มีความหนาแน่นสูง: เช่น ศูนย์ข้อมูล อาคารอัจฉริยะ เครือข่ายเคเบิลออปติกในเมือง ฯลฯ
วิธีการวางหลายวิธี: รองรับวิธีการติดตั้งหลายวิธี เช่น เหนือศีรษะ ไปป์ไลน์ และการฝังโดยตรง
สถานการณ์ที่ต้องมีการถอดและประกอบบ่อยครั้ง: เช่น ศูนย์ข้อมูล สถานีฐาน และสถานการณ์อื่นๆ ที่ต้องมีการบำรุงรักษาบ่อยครั้ง

วิธีการติดตั้งกล่องข้อต่อชนิดแมคคานิคอลซีล
โปรเจ็กต์ใหม่: เหมาะสำหรับการสร้างเครือข่ายการสื่อสารสมัยใหม่ เช่น FTTH, FTTB เป็นต้น
สถานการณ์การเข้าถึงที่มีความหนาแน่นสูง: เช่น ศูนย์ข้อมูล อาคารอัจฉริยะ เครือข่ายเคเบิลออปติกในเมือง ฯลฯ
วิธีการวางหลายวิธี: รองรับวิธีการติดตั้งหลายวิธี เช่น เหนือศีรษะ ไปป์ไลน์ และการฝังโดยตรง
สถานการณ์การถอดและประกอบบ่อยครั้ง: เหมาะสำหรับสถานการณ์ที่ต้องการการบำรุงรักษาบ่อยครั้ง เช่น ศูนย์ข้อมูล สถานีฐาน ฯลฯ

กล่องข้อต่อประเภทซีลเชิงกลมีคุณสมบัตินำกลับมาใช้ซ้ำได้และซีลแบบเปลี่ยนได้ ซึ่งเหมาะสำหรับสถานการณ์ที่ต้องมีการถอดและประกอบบ่อยครั้ง เช่น ศูนย์ข้อมูลหรือการบำรุงรักษาสถานีฐาน โครงสร้างซีลเชิงกลมีความทนทานมากกว่าและมีอายุการใช้งานยาวนานกว่าชนิดหดด้วยความร้อน และสามารถปรับเปลี่ยนได้สูง เหมาะสำหรับสภาพแวดล้อมและประเภทสายเคเบิลออปติกต่างๆ นอกจากนี้ กล่องข้อต่อประเภทนี้ยังมีความยืดหยุ่นในการติดตั้ง และรองรับวิธีการวางหลายวิธี เช่น เหนือศีรษะ ไปป์ไลน์ และการฝังโดยตรง เพื่อตอบสนองความต้องการของสถานการณ์ที่แตกต่างกัน

อย่างไรก็ตาม การติดตั้งค่อนข้างซับซ้อนและต้องใช้เครื่องมือระดับมืออาชีพและบุคลากรที่มีทักษะด้านเทคนิคบางอย่าง ค่าใช้จ่ายยังค่อนข้างสูง และมีข้อกำหนดบางประการสำหรับสภาพแวดล้อมการติดตั้ง จำเป็นต้องตรวจสอบให้แน่ใจว่ามีการติดตั้งซีลเข้าที่เพื่อหลีกเลี่ยงปัญหาการซึมของน้ำ

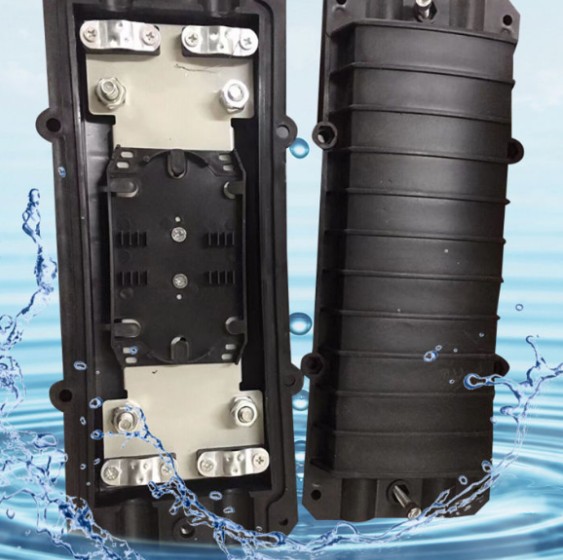

ระดับการกันน้ำของตัวปิดประกบไฟเบอร์ออปติก (เช่น IP68) ให้การป้องกันแบบใด
ระดับการกันน้ำของ ปิดประกบกันใยแก้วนำแสง (เช่น IP68) สามารถให้การป้องกันดังต่อไปนี้:

กันฝุ่นได้อย่างสมบูรณ์: ตัวเลข "6" ตัวแรกของระดับ IP68 หมายความว่าอุปกรณ์สามารถป้องกันการเข้าของวัตถุแข็งที่มีเส้นผ่านศูนย์กลางมากกว่า 1 มม. ได้อย่างสมบูรณ์ กล่าวคือ มันสามารถปิดกั้นอนุภาคฝุ่นทั้งหมดและตรวจสอบให้แน่ใจว่าส่วนประกอบภายในไม่ถูกรบกวนจากฝุ่น

ประสิทธิภาพการกันน้ำสูง: ตัวเลขตัวที่สอง "8" ของระดับ IP68 หมายความว่าอุปกรณ์สามารถแช่อยู่ในน้ำได้ในช่วงระยะเวลาหนึ่ง ซึ่งปกติแล้วจะลึกได้ 1 เมตรนานกว่า 30 นาที และในบางกรณีอาจลึกได้ถึง 1.5 เมตรอีกด้วย ความสามารถในการป้องกันนี้ช่วยให้การปิดประกบกันของไฟเบอร์ออปติกเพื่อรักษาการทำงานที่มั่นคงในสภาพแวดล้อมที่มีน้ำที่รุนแรง

เหมาะสำหรับสภาพแวดล้อมกลางแจ้งและที่รุนแรง: การปิดรอยต่อกันน้ำระดับ IP68 สามารถต้านทานอิทธิพลของปัจจัยด้านสิ่งแวดล้อม เช่น ฝน ความชื้น และการกระเด็นของน้ำได้อย่างมีประสิทธิภาพ และเหมาะสำหรับกลางแจ้ง เหมือง อุโมงค์ ใต้ดิน และสภาพแวดล้อมอื่นๆ ที่มีน้ำหรือฝุ่นละอองจำนวนมาก ตัวอย่างเช่น ในเครือข่าย FTTH (ไฟเบอร์ถึงบ้าน) การปิดรอยต่อกันน้ำระดับ IP68 สามารถรับประกันความเสถียรและความน่าเชื่อถือของการเชื่อมต่อไฟเบอร์ออปติก

การปิดผนึกที่ดี: กล่องรวมสัญญาณเกรดกันน้ำระดับ IP68 มักจะใช้มาตรการปิดผนึกที่มีประสิทธิภาพ เช่น โอริง ปะเก็น และกาวปิดผนึก เพื่อป้องกันความชื้นและอนุภาคอื่นๆ ไม่ให้เข้าไปในตัวเครื่อง การออกแบบนี้ช่วยให้มั่นใจได้ว่าอุปกรณ์จะไม่ทำงานล้มเหลวเนื่องจากอิทธิพลของสภาพแวดล้อมภายนอกในระหว่างการใช้งานในระยะยาว

ความต้านทานการกัดกร่อนและความต้านทานความชรา: กล่องรวมสัญญาณเกรดกันน้ำ IP68 มักทำจากวัสดุคุณภาพสูง เช่นโลหะผสมอลูมิเนียม พลาสติก และพลาสติก ABS ซึ่งมีความต้านทานการกัดกร่อนที่ดีและทนต่อความชรา และสามารถยืดอายุการใช้งานของอุปกรณ์ได้

เหมาะสำหรับวิธีการติดตั้งที่หลากหลาย: กล่องรวมสัญญาณกันน้ำเกรด IP68 ไม่เพียงเหมาะสำหรับการติดตั้งเหนือศีรษะเท่านั้น แต่ยังสำหรับการวางท่อและการติดตั้งฝังโดยตรง ซึ่งสามารถตอบสนองความต้องการการติดตั้งในสภาพแวดล้อมที่แตกต่างกัน

ประสิทธิภาพการปิดผนึกของกล่องรวมสัญญาณไฟเบอร์ออปติกช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในการใช้งานในระยะยาวอย่างไร
ประสิทธิภาพการปิดผนึกของกล่องรวมสัญญาณไฟเบอร์ออปติกเป็นหนึ่งในปัจจัยสำคัญที่ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว เพื่อให้มั่นใจว่าประสิทธิภาพการซีลยังคงมีเสถียรภาพในการใช้งานในระยะยาว จึงมักจะใช้วิธีการทางเทคนิคและวัสดุที่หลากหลายเพื่อให้การป้องกันน้ำ กันฝุ่น และความชื้นมีประสิทธิภาพ ต่อไปนี้เป็นเทคโนโลยีการปิดผนึกทั่วไปบางส่วนและวิธีที่เทคโนโลยีเหล่านี้รับประกันความน่าเชื่อถือในระยะยาว:

ผนึกเชิงกล: ผนึกเชิงกลเป็นวิธีการปิดผนึกที่ใช้กันอย่างแพร่หลาย ทำได้โดยการยึดฝาครอบกล่องประกบเข้ากับเปลือกให้แน่นโดยใช้ส่วนประกอบต่างๆ เช่น ปะเก็นซิลิโคน โอริง และสกรูสแตนเลส วิธีการปิดผนึกนี้มีประสิทธิภาพในการเปิดและปิดซ้ำๆ ได้ดี และเหมาะสำหรับสถานการณ์ที่ต้องการการบำรุงรักษาบ่อยครั้ง นอกจากนี้ โครงสร้างแมคคานิคอลซีลยังมีอายุไม่ง่ายนักในระหว่างการใช้งานในระยะยาว และสามารถป้องกันความชื้นและฝุ่นไม่ให้เข้าไปในกล่องประกบได้อย่างมีประสิทธิภาพ จึงเป็นการปกป้องขั้วต่อไฟเบอร์ออปติกจากอิทธิพลของสิ่งแวดล้อม

ซีลหดด้วยความร้อน: ซีลหดด้วยความร้อนคือการหดท่อหดด้วยความร้อนหรือปลอกหดด้วยความร้อนรอบๆ สายเคเบิลออปติคัลเพื่อสร้างชั้นการปิดผนึกที่แน่นหนา วิธีนี้เหมาะสำหรับการเชื่อมต่อสายเคเบิลออปติกจำนวนน้อย โดยเฉพาะอย่างยิ่งในโครงการฟื้นฟูเครือข่ายเคเบิลแบบออปติคอลในยุคแรกๆ วัสดุหดตัวด้วยความร้อนสามารถแนบสนิทกับปลอกสายเคเบิลหลังการให้ความร้อน จึงให้ประสิทธิภาพการกันน้ำได้ดี อย่างไรก็ตาม ซีลหดด้วยความร้อนไม่สามารถนำมาใช้ซ้ำได้และไม่สามารถเปิดได้อีกเมื่อการหดด้วยความร้อนเสร็จสิ้น ดังนั้นจึงเหมาะสำหรับสถานการณ์การติดตั้งครั้งเดียวมากกว่า

ซีลยางอีลาสโตเมอร์: วัสดุซีลยางอีลาสโตเมอร์ (เช่น เจล TPE) มีความยืดหยุ่นและคืนสภาพได้ดี และสามารถเติมเต็มช่องว่างทั้งหมดภายในกล่องประกบเพื่อสร้างการซีลแบบไร้รอยต่อ วัสดุนี้สามารถกระจายอย่างสม่ำเสมอเมื่ออยู่ภายใต้ความกดดันเพื่อให้แน่ใจว่าผลการปิดผนึก นอกจากนี้ วัสดุซีลยางอีลาสโตเมอร์ยังมีคุณสมบัติในการต่อต้านริ้วรอยและทนต่อการกัดกร่อน และสามารถใช้งานได้นานในสภาพแวดล้อมที่ไม่เอื้ออำนวย

การซีลซิลิโคน: วัสดุซีลซิลิโคนเป็นเทคโนโลยีการซีลรุ่นใหม่ที่ทนทานต่ออุณหภูมิและความเสถียรทางเคมีได้ดีเยี่ยม และสามารถปรับให้เข้ากับสภาพแวดล้อมได้หลากหลาย วัสดุซีลซิลิโคนถูกสร้างขึ้นในแม่พิมพ์ในคราวเดียว เพื่อให้พื้นผิวรอยต่อของกล่องรวมสัญญาณราบรื่น จึงให้ประสิทธิภาพการซีลที่เชื่อถือได้ นอกจากนี้ วัสดุซีลซิลิโคนยังสามารถครอบคลุมเส้นผ่านศูนย์กลางของสายเคเบิลได้หลากหลายขึ้น และปรับให้เข้ากับสายเคเบิลออปติกที่มีข้อกำหนดเฉพาะที่แตกต่างกันได้

การออกแบบการปิดผนึกสองชั้น: ในกล่องแยกการใช้งานระดับไฮเอนด์หรือแบบพิเศษบางกล่อง มีการใช้การออกแบบการปิดผนึกสองชั้น นั่นคือชั้นของการหดตัวด้วยความร้อนหรือการปิดผนึกอีลาสโตเมอร์จะถูกเพิ่มบนพื้นฐานของการปิดผนึกเชิงกลเพื่อปรับปรุงประสิทธิภาพการปิดผนึกเพิ่มเติม การออกแบบนี้สามารถรับมือกับความท้าทายในการปิดผนึกในสภาพแวดล้อมที่ซับซ้อนได้อย่างมีประสิทธิภาพ และช่วยให้มั่นใจได้ว่ากล่องรวมสัญญาณจะไม่ทำงานล้มเหลวเนื่องจากการเปลี่ยนแปลงของสภาพแวดล้อมภายนอกในระหว่างการใช้งานในระยะยาว

ความเข้ากันได้และความทนทานของวัสดุซีล: เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวของประสิทธิภาพการซีล วัสดุซีลที่ใช้ในกล่องรวมสัญญาณจะต้องเข้ากันได้กับวัสดุเคเบิลออปติคัล และมีความเสื่อมสภาพและทนต่อการกัดกร่อนได้ดี ตัวอย่างเช่น ชุดมาตรฐาน YD/T 814.x กำหนดข้อกำหนดทางกายภาพ เคมี และความเข้ากันได้ของวัสดุกล่องข้อต่อไว้อย่างชัดเจน เพื่อให้แน่ใจว่าวัสดุปิดผนึกจะไม่เสื่อมสภาพเนื่องจากปัจจัยด้านสิ่งแวดล้อม (เช่น ความชื้น สเปรย์เกลือ รังสีอัลตราไวโอเลต ฯลฯ)

ข้อกำหนดด้านกระบวนการก่อสร้างและการติดตั้ง: นอกเหนือจากตัววัสดุแล้ว ข้อกำหนดด้านกระบวนการก่อสร้างและการติดตั้งยังเป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพการปิดผนึกอีกด้วย ตัวอย่างเช่น ในระหว่างขั้นตอนการติดตั้ง ควรตรวจสอบให้แน่ใจว่าแหวนซีลอยู่ในร่องซีลอย่างสม่ำเสมอ และขันสกรูให้แน่นโดยไม่ทิ้งช่องว่างใดๆ นอกจากนี้ ควรทำการขัดเปลือกสายเคเบิลแบบออปติคอลเพื่อให้แน่ใจว่าเทปปิดผนึกหรือแหวนปิดผนึกสามารถรวมเข้ากับพื้นผิวของสายเคเบิลแบบออปติคอลได้อย่างแน่นหนา ซึ่งจะช่วยปรับปรุงผลการปิดผนึก

การใช้งานพิเศษของกล่องร่วมใยแก้วนำแสงในเครือข่าย FTTH คืออะไร
กล่องต่อใยแก้วนำแสง มีแอปพลิเคชั่นพิเศษมากมายในเครือข่าย FTTH (ไฟเบอร์สู่บ้าน) ซึ่งส่วนใหญ่สะท้อนให้เห็นในด้านต่อไปนี้:

ฟังก์ชั่นการเชื่อมต่อและการกระจาย: ในเครือข่าย FTTH กล่องร่วมใยแก้วนำแสงจะใช้ในการเชื่อมต่อสายเคเบิลใยแก้วนำแสงลำตัวกับสายเคเบิลแสงที่ผู้ใช้เข้าถึงเพื่อให้ได้ฟิวชั่นใยแก้วนำแสง การแยกและการกระจายไฟเบอร์ ตัวอย่างเช่น กล่องแยกสายเคเบิลใยแก้วนำแสง (กล่อง) สามารถทำการเชื่อมต่อระหว่างสายกระจายและสายเคเบิลผู้ใช้ภายนอกอาคารหรือในอาคารได้อย่างสมบูรณ์ และรองรับโซลูชันการแยกหลายระดับ นอกจากนี้ การปิดประกบกันของไฟเบอร์ออปติกยังรองรับการตรึง ฟิวชั่น และการจัดการไฟเบอร์ที่เหลือของไฟเบอร์ออปติก เพื่อให้มั่นใจในความเสถียรและความน่าเชื่อถือของการเชื่อมต่อไฟเบอร์ออปติก

การเชื่อมต่อป้องกัน: The การปิดประกบกันของไฟเบอร์ออปติก ให้การป้องกันทางกลและการปิดผนึกด้านสิ่งแวดล้อมสำหรับการเชื่อมต่อใยแก้วนำแสง เพื่อป้องกันปัจจัยภายนอก เช่น ความชื้นและฝุ่น จากการทำลายใยแก้วนำแสง

ตัวอย่างเช่น การต่อประกบด้วยไฟเบอร์ออปติกที่มีระดับการป้องกัน IP65 สามารถต้านทานอิทธิพลของปัจจัยด้านสิ่งแวดล้อม เช่น ฝนและความชื้นได้อย่างมีประสิทธิภาพ และเหมาะสำหรับฉากที่มีน้ำหนักหรือฝุ่นในกลางแจ้ง เหมือง อุโมงค์ และสภาพแวดล้อมอื่นๆ นอกจากนี้ ประสิทธิภาพการปิดผนึกของกล่องประกบยังทำได้โดยการซีลเชิงกล การซีลหดด้วยความร้อน และวิธีการอื่นๆ เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว

วิธีการติดตั้งที่ยืดหยุ่น: การต่อประกบไฟเบอร์ออปติกรองรับวิธีการติดตั้งที่หลากหลาย รวมถึงการติดตั้งแบบติดผนัง ติดเสา และแบบติดตั้งบนชั้นวาง เหมาะสำหรับสถานการณ์การใช้งานที่แตกต่างกัน

ตัวอย่างเช่น แผงซ็อกเก็ต FTTH สามารถพลิกได้เพื่อการบำรุงรักษาและการติดตั้งที่ง่ายดาย เหมาะสำหรับการใช้งานในร่มและกลางแจ้ง นอกจากนี้ ยังสามารถติดตั้งการปิดประกบกันของไฟเบอร์ออปติกบนเสาหรืออาคารเพื่อให้การป้องกันการเชื่อมต่อไฟเบอร์ออปติกมีความเสถียร

รองรับวิธีการเชื่อมต่อหลายวิธี: The การปิดประกบกันของไฟเบอร์ออปติก รองรับวิธีการเชื่อมต่อที่หลากหลาย รวมถึงการต่อฟิวชั่น การต่อแบบเย็น และการเชื่อมต่อนอกสถานที่ ตัวอย่างเช่น การปิดประกบกันของไฟเบอร์ออปติกมาพร้อมกับหมุดขัดเงาล่วงหน้าและขั้วต่อแบบกลไก ไม่จำเป็นต้องใช้เครื่องต่อหรือขัดไฟเบอร์ออปติก ลิงค์ไฟเบอร์ออปติกสามารถเชื่อมต่อผ่านเครื่องมือเชื่อมต่อง่ายๆ นอกจากนี้ การปิดประกบกันของไฟเบอร์ออปติกยังรองรับอินเทอร์เฟซของอะแดปเตอร์ เช่น SC และ LC ซึ่งเหมาะสำหรับความต้องการในการเชื่อมต่อไฟเบอร์ออปติกประเภทต่างๆ

ความสามารถในการปรับตัวที่แข็งแกร่ง: การปิดประกบกันของไฟเบอร์ออปติกเหมาะสำหรับสภาพแวดล้อมต่างๆ รวมถึงสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง ความชื้นสูง และลมแรง

ตัวอย่างเช่น ช่วงอุณหภูมิการทำงานของการปิดประกบกันของไฟเบอร์ออปติกมักจะอยู่ระหว่าง -40°C ถึง 85°C ซึ่งสามารถปรับให้เข้ากับสภาพอากาศที่รุนแรงได้ นอกจากนี้การปิดประกบกันของไฟเบอร์ออปติกยังมีคุณสมบัติต้านทานการกัดกร่อนและต่อต้านริ้วรอยที่ดี ซึ่งสามารถยืดอายุการใช้งานของอุปกรณ์ได้

รองรับการเข้าถึงที่มีความหนาแน่นสูง: ในเครือข่าย FTTH การปิดประกบกันของไฟเบอร์ออปติกรองรับความต้องการในการเข้าถึงที่มีความหนาแน่นสูง เช่น 1 อินพุต/4 เอาต์พุต, 1 อินพุต/6 เอาต์พุต และการกำหนดค่าอื่นๆ กล่องต่อประกบประเภทนี้เหมาะสำหรับจุดเข้าใช้งานที่มีความหนาแน่นสูง เช่น บริเวณที่พักอาศัยและอาคารสำนักงาน เพื่อตอบสนองความต้องการของผู้ใช้ในการเข้าถึงไฟเบอร์ออปติก

บำรุงรักษาและจัดการง่าย: การออกแบบของ การปิดประกบกันของไฟเบอร์ออปติก ง่ายต่อการบำรุงรักษาและจัดการ ตัวอย่างเช่น โครงสร้างภายในของการปิดประกบกันของไฟเบอร์ออปติกได้รับการออกแบบมาอย่างเหมาะสม ซึ่งสะดวกสำหรับการจัดเรียงและการยึดติดของเส้นใยแก้วนำแสง และลดการสูญเสียของเส้นใยแก้วนำแสง นอกจากนี้ขั้นตอนการติดตั้ง Fiber Optic Splice Closed นั้นง่าย ไม่ต้องใช้เครื่องมือที่ซับซ้อน และเหมาะสำหรับการก่อสร้างที่รวดเร็ว

วิธีการติดตั้ง Fiber Optic Splice Closed มีอะไรบ้าง?
มีหลายวิธีในการติดตั้งการปิดประกบกันของไฟเบอร์ออปติก และทางเลือกเฉพาะนั้นขึ้นอยู่กับวิธีการวางสายเคเบิลออปติกและข้อกำหนดด้านสิ่งแวดล้อมที่เกิดขึ้นจริง ต่อไปนี้เป็นวิธีการติดตั้งทั่วไปหลายวิธีและคำอธิบายโดยละเอียด:

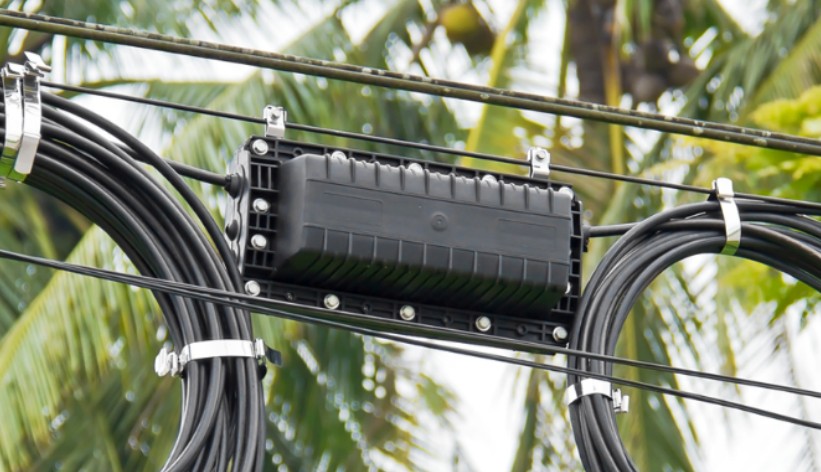

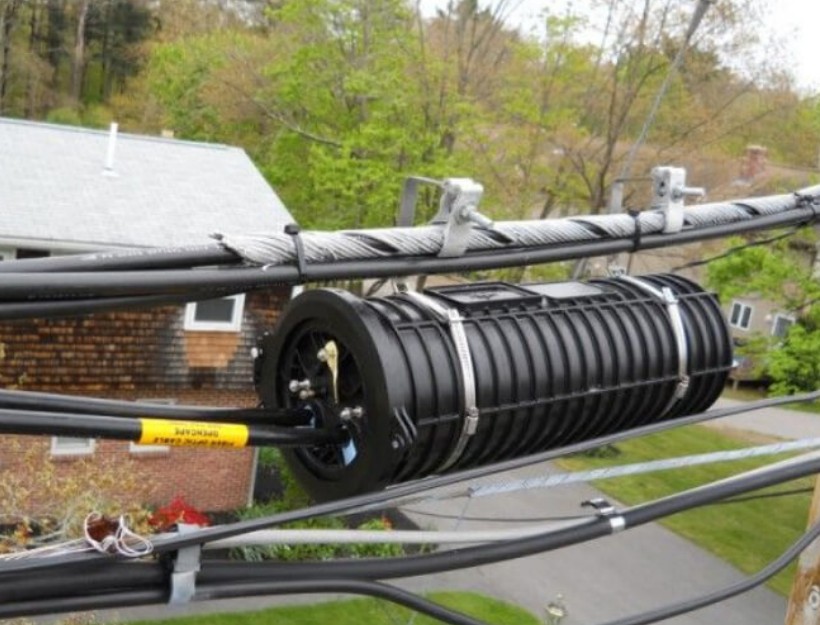

การติดตั้งเหนือศีรษะ: การติดตั้งเหนือศีรษะคือการแก้ไขการปิดประกบกันของไฟเบอร์ออปติกบนเสาหรือฉากยึด ซึ่งเหมาะสำหรับการเชื่อมต่อสายเคเบิลแสงหลักในเมืองหรือชานเมือง จำเป็นต้องใช้ชั้นวาง สกรู และอุปกรณ์เสริมอื่นๆ ระหว่างการติดตั้งเพื่อให้แน่ใจว่ากล่องต่อประกบมีความมั่นคง วิธีการติดตั้งนี้เหมาะสำหรับสถานการณ์ที่ต้องลดการรบกวนภาคพื้นดิน เช่น จุดเข้าใช้งานในเครือข่าย FTTH

การติดตั้งท่อ: ในการวางท่อ การปิดประกบกันของไฟเบอร์ออปติก มักจะติดตั้งในท่อระบายน้ำหรือรูมือของท่อเพื่อป้องกันสายเคเบิลออปติกจากสภาพแวดล้อมภายนอก ระหว่างการติดตั้ง ต้องวางกล่องต่อสายไว้ในตำแหน่งที่สูงขึ้นในช่องระบายเพื่อป้องกันไม่ให้น้ำซึม และกล่องต่อสายจะต้องยึดด้วยขายึดเพื่อให้แน่ใจว่าสายเคเบิลที่เหลือของสายออปติคอลขดอยู่ในวงแหวน "O" และยึดด้วยลวดมัด

การติดตั้งการฝังศพโดยตรง: การติดตั้งการฝังศพโดยตรงคือการฝังศพ การปิดประกบกันของไฟเบอร์ออปติก ใต้ดินโดยตรงซึ่งเหมาะสำหรับพื้นที่ชนบทหรือพื้นที่ด้อยพัฒนา เมื่อติดตั้ง คุณต้องเลือกท่อทางเข้าและทางออกที่เหมาะสมตามเส้นผ่านศูนย์กลางของสายเคเบิลออปติก และตรวจสอบให้แน่ใจว่ามีการปิดผนึกไว้เพื่อป้องกันความชื้นและแรงดันดินไม่ให้เกิดความเสียหายกับสายเคเบิลออปติก

การติดตั้งแบบติดผนัง: การติดตั้งแบบติดผนังเหมาะสำหรับการเชื่อมต่อสายเคเบิลออปติกภายในอาคารหรือภายในอาคาร และมักใช้สำหรับการเข้าถึงเทอร์มินัลในเครือข่าย FTTH สามารถเลือกแขวนผนังหรือยึดเสาเมื่อติดตั้งได้ วัสดุเปลือกของกล่องประกบส่วนใหญ่เป็นเหล็กกล้าคาร์บอนคุณภาพสูงพร้อมการพ่นพื้นผิวซึ่งมีความต้านทานการกัดกร่อนและความแข็งแรงเชิงกลที่ดี

การติดตั้งแบบยึดกับชั้นวาง: การติดตั้งแบบยึดกับชั้นวางเหมาะสำหรับฉากที่ต้องการการบำรุงรักษาบ่อยครั้ง เช่น ศูนย์ข้อมูลและสถานีฐาน กล่องต่อประกบสามารถติดตั้งในชั้นวางมาตรฐานได้เพื่อการจัดการและบำรุงรักษาที่ง่ายดาย ต้องใช้อุปกรณ์ยึดแบบพิเศษระหว่างการติดตั้งเพื่อให้แน่ใจว่ากล่องต่อประกบมีความมั่นคงในชั้นวาง

การติดตั้งแบบเปิดซ้ำ: กล่องประกบระดับไฮเอนด์บางกล่องรองรับการเปิดและปิดซ้ำๆ ซึ่งเหมาะสำหรับฉากที่ต้องบำรุงรักษาบ่อยครั้ง เมื่อติดตั้ง คุณเพียงแค่ต้องคลายสกรูหัวจมหกเหลี่ยมเพื่อเปิดกล่องประกบกัน ใช้งานง่ายและเหมาะสำหรับวิธีการเชื่อมต่อที่หลากหลาย เช่น การเชื่อมต่อแบบเย็นและการหลอมร้อน

การติดตั้งซีลหดด้วยความร้อน: ซีลหดด้วยความร้อนเป็นวิธีการติดตั้งที่สามารถปิดผนึกได้โดยการหดท่อหดด้วยความร้อน ซึ่งเหมาะสำหรับการเชื่อมต่อสายเคเบิลออปติกจำนวนน้อย ในระหว่างการติดตั้ง จะต้องใส่ท่อหดความร้อนบนใยแก้วนำแสง และหลังจากให้ความร้อน ท่อจะนำมารวมกันอย่างแน่นหนากับใยแก้วนำแสงเพื่อสร้างประสิทธิภาพการกันน้ำที่ดี

การติดตั้งซีลเครื่องกล: ซีลเครื่องกลจะถูกปิดผนึกโดยใช้ส่วนประกอบต่างๆ เช่น โอริงและปะเก็น ซึ่งเหมาะสำหรับสถานการณ์ที่ต้องมีการถอดและประกอบหลายครั้ง ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าแหวนซีลอยู่ในร่องซีลอย่างสม่ำเสมอ และขันสกรูให้แน่นเพื่อป้องกันน้ำซึม
