ตัวแยก PLC ไฟเบอร์ออปติก

ในฐานะหนึ่งในผลิตภัณฑ์หลักของ Ningbo Goshining Communication Technology Co., Ltd ตัวแยก PLC ไฟเบอร์ออปติก (ตัวแยกวงจรคลื่นแสงระนาบ) เป็นอุปกรณ์ออปติคัลแบบพาสซีฟที่พัฒนาขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นแสงแบบระนาบ ใช้เพื่อกระจายสัญญาณออปติคัลอินพุตเดียวไปยังพอร์ตเอาต์พุตหลายพอร์ตอย่างเท่าเทียมกัน เป็นองค์ประกอบสำคัญในเครือข่ายแบบไฟเบอร์สู่บ้าน (FTTH) เครือข่ายออปติคัลแบบพาสซีฟ (PON) และเครือข่ายการกระจายสัญญาณออปติคอลแบบหลายโหนด ด้วยความสามารถแบบบูรณาการของบริษัทในการออกแบบ ผลิตและจำหน่ายผลิตภัณฑ์ใยแก้วนำแสงแบบครบวงจร Ningbo Goshining มุ่งมั่นที่จะให้บริการลูกค้าด้วยตัวแยก PLC คุณภาพสูงและความน่าเชื่อถือสูงและโซลูชันการสื่อสารด้วยแสงแบบครบวงจรในที่เดียว เพื่อตอบสนองความต้องการที่หลากหลายจากการเข้าถึงเครือข่ายแกนหลักที่บ้าน

หลักการทำงาน
ตัวแยก PLC ใช้กระบวนการเซมิคอนดักเตอร์ (เช่น การพิมพ์หินด้วยแสงและการแกะสลัก) เพื่อสร้างโครงสร้างท่อนำคลื่นแบบไมโครออปติคอลบนพื้นผิวควอตซ์ หลังจากที่สัญญาณออปติคอลอินพุตเข้าสู่ท่อนำคลื่นสาขาประเภท Y แล้ว โครงสร้างการแยกแบบเรียงซ้อนจะถูกใช้เพื่อให้ได้การกระจายพลังงานแสง 1xN หรือ 2xN หลักการแยกจะขึ้นอยู่กับโหมดคัปปลิ้งและการกระจายพลังงานของสนามแม่เหล็กไฟฟ้าในท่อนำคลื่น การออกแบบตัวแยก PLC ของ Ningbo Goshining ปรับพารามิเตอร์โครงสร้างท่อนำคลื่นให้เหมาะสมเพื่อให้แน่ใจว่ามีความสม่ำเสมอและลักษณะการสูญเสียต่ำของการเบี่ยงเบนสัญญาณแสง ให้การกระจายสัญญาณแสงที่เสถียรสำหรับ FTTH, PON และสถานการณ์อื่น ๆ

โครงสร้างหลักและบรรจุภัณฑ์

1. ชิปนำคลื่นแสง
ในฐานะส่วนประกอบหลัก ชิปท่อนำคลื่นใช้ซิลิคอนไดออกไซด์ (SiO₂) ที่มีความบริสุทธิ์สูงหรือวัสดุโพลีเมอร์ประสิทธิภาพสูง และตระหนักถึงฟังก์ชันการแยกสัญญาณแสงผ่านวงจรท่อนำคลื่นแสงเชิงระนาบระนาบที่แม่นยำ Ningbo Goshining ควบคุมความบริสุทธิ์ของวัสดุชิปและความแม่นยำของโครงสร้างท่อนำคลื่นอย่างเคร่งครัดเพื่อให้มั่นใจถึงความเสถียรของประสิทธิภาพการมองเห็นและรองรับการกำหนดค่าอัตราส่วนการแยกที่ยืดหยุ่นตั้งแต่ 1x2 ถึง 2x64

2. อาร์เรย์ไฟเบอร์
ปลายอินพุต/เอาต์พุตใช้อาร์เรย์ไฟเบอร์โหมดเดี่ยวที่มีการจัดเรียงที่มีความแม่นยำสูง (โดยปกติคือไฟเบอร์ G.652.D) ซึ่งเชื่อมต่ออย่างราบรื่นกับชิปท่อนำคลื่นผ่านการตัดมุม 8 องศาและเทคโนโลยีการเชื่อมต่อที่มีความแม่นยำสูง กระบวนการเชื่อมต่อที่พัฒนาขึ้นเองของบริษัททำให้มั่นใจในความแม่นยำในการจัดตำแหน่งของเส้นใยนำแสงและท่อนำคลื่น ลดการสูญเสียการแทรก และปรับปรุงความสอดคล้องของผลิตภัณฑ์

3. แบบฟอร์มการบรรจุ
Ningbo Goshining นำเสนอโซลูชั่นบรรจุภัณฑ์ที่หลากหลายเพื่อตอบสนองความต้องการของสถานการณ์ที่แตกต่างกัน:

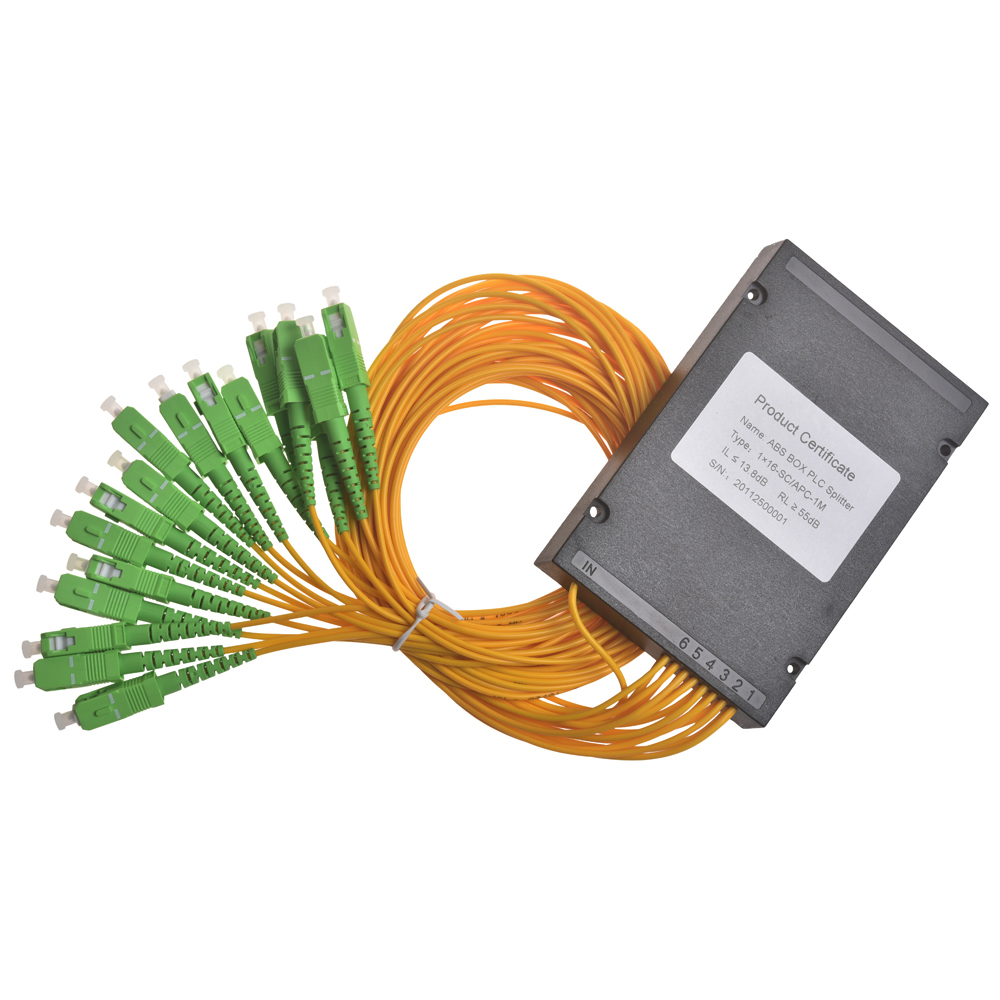

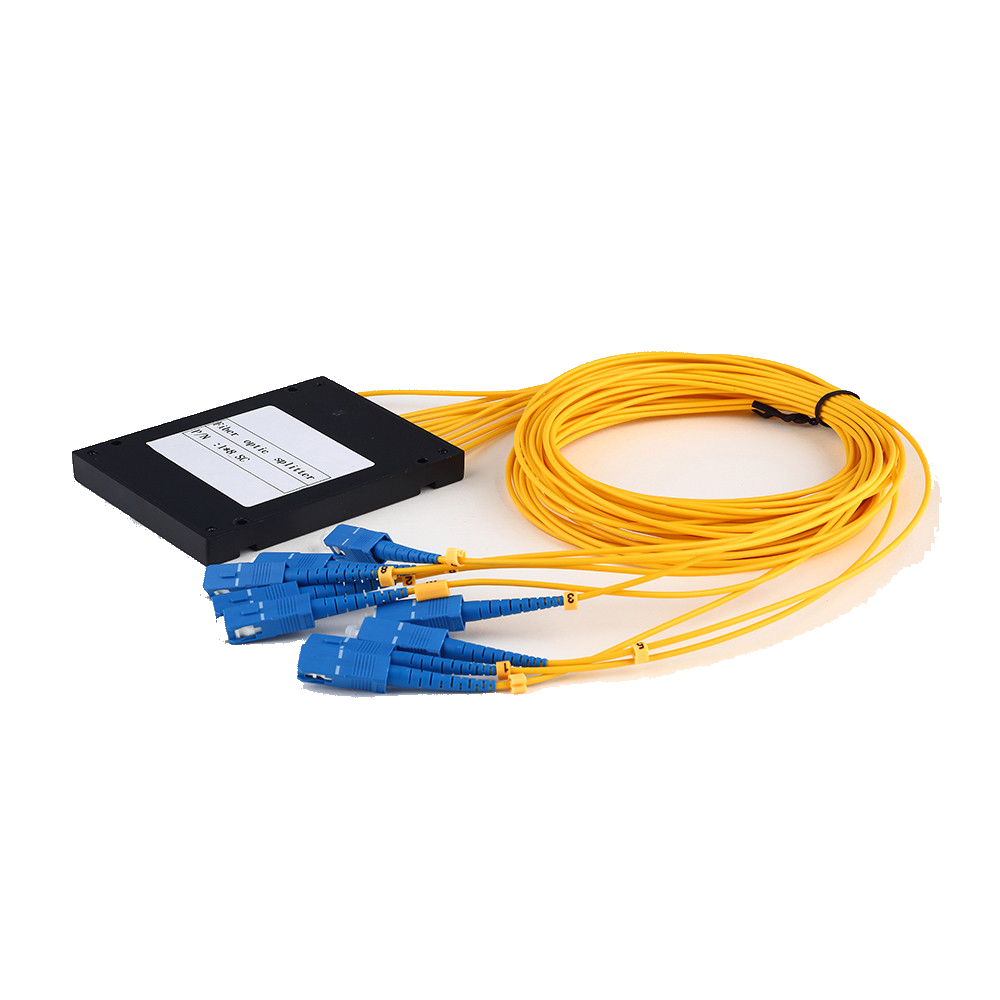

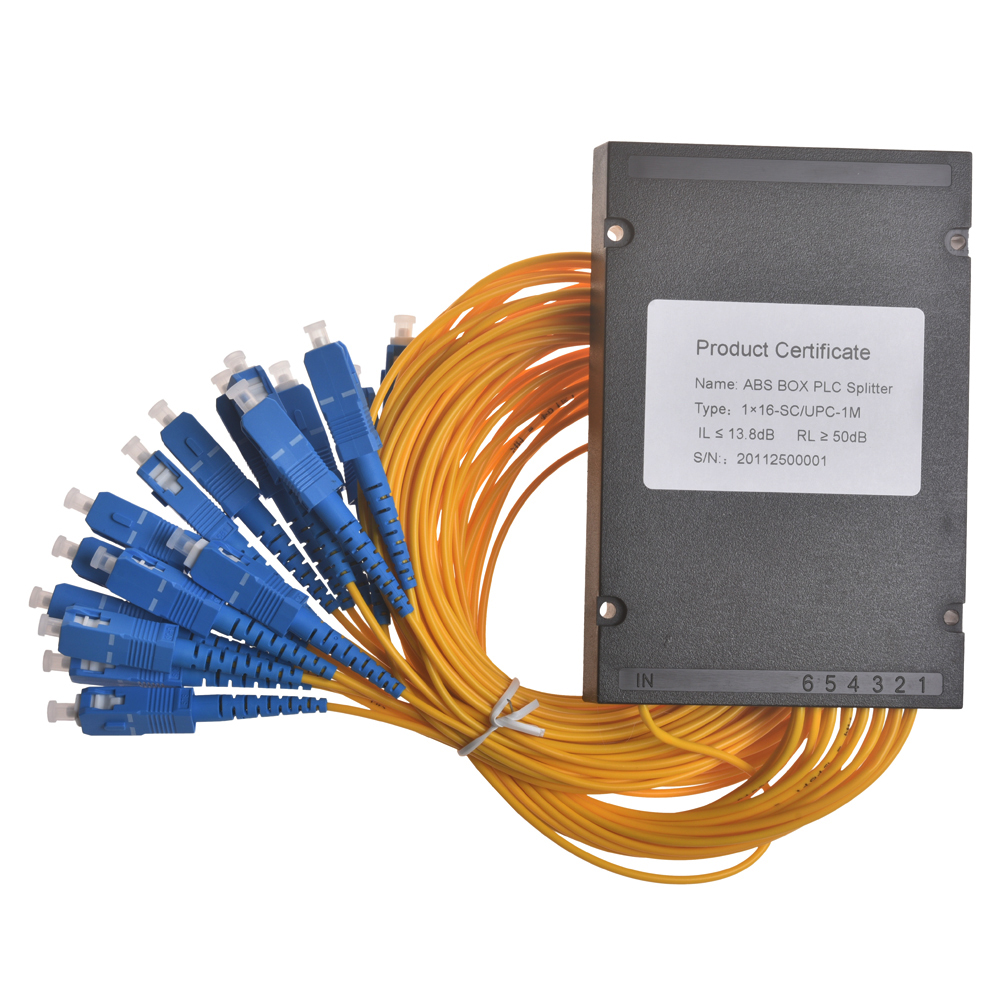

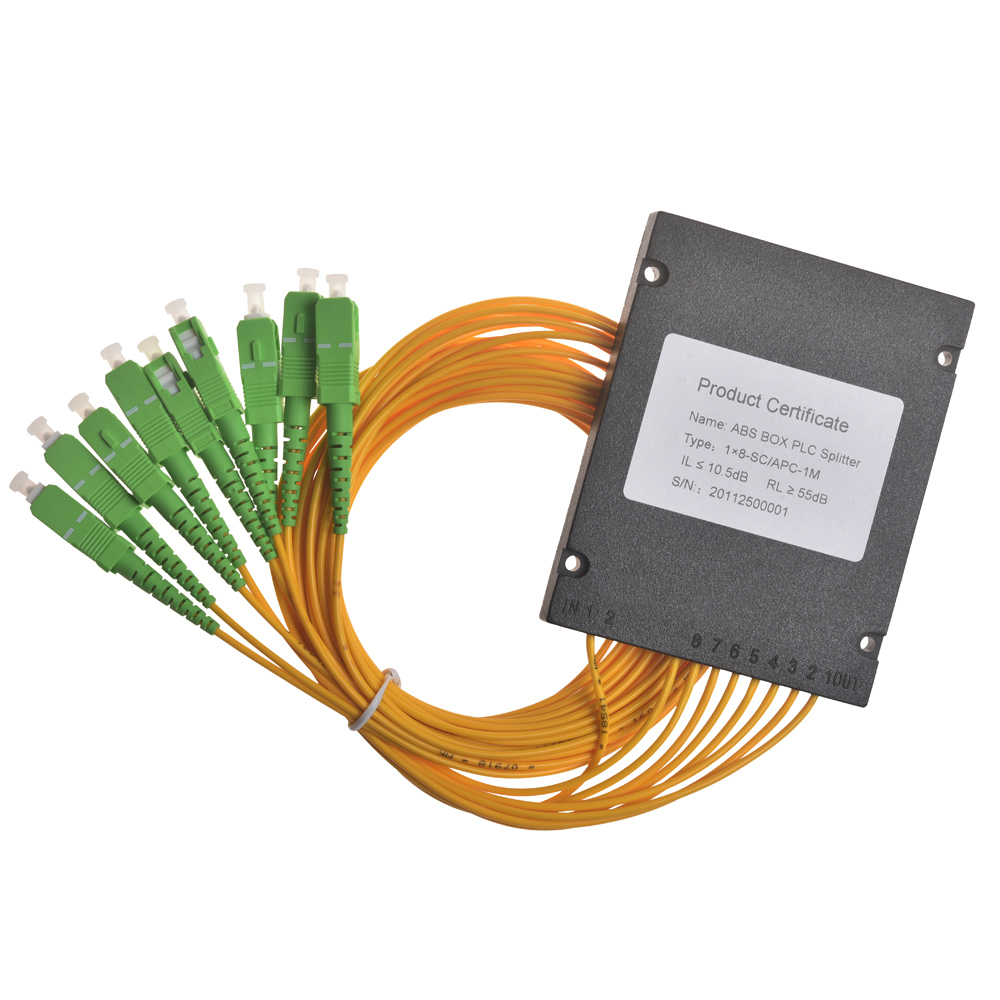

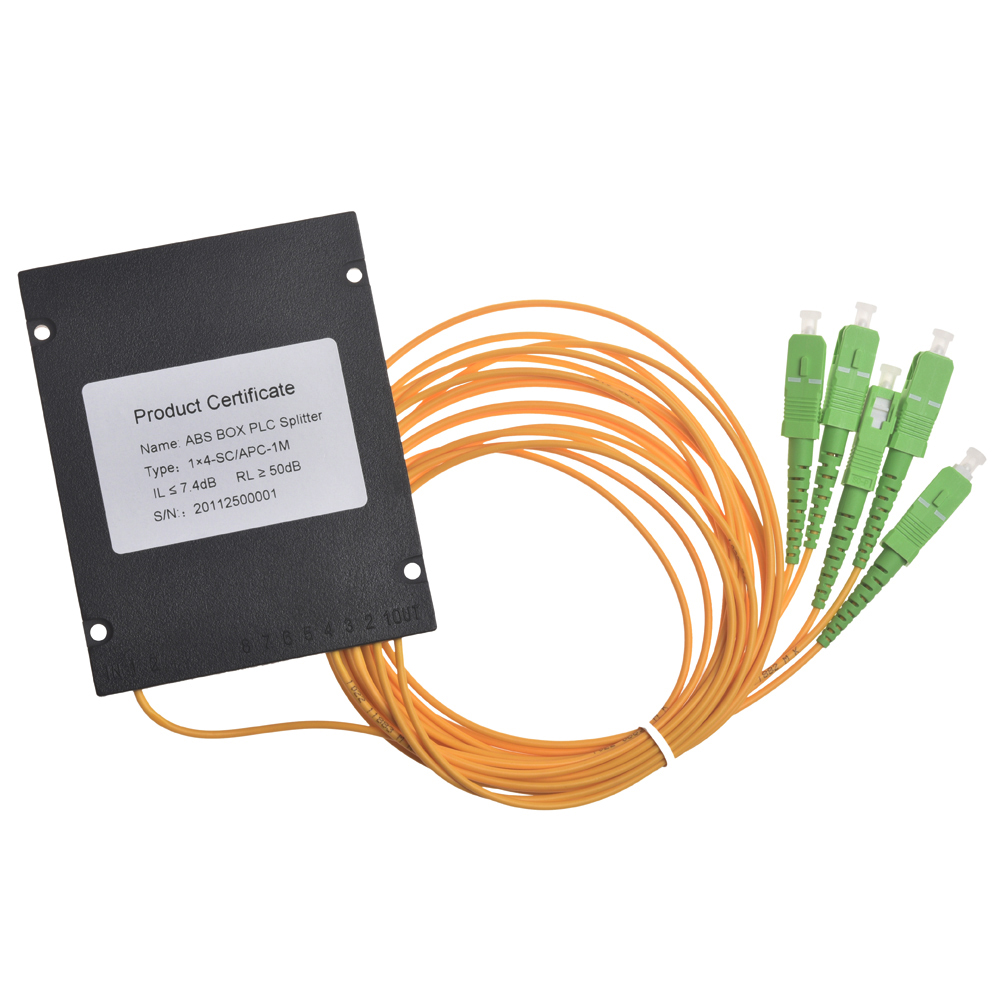

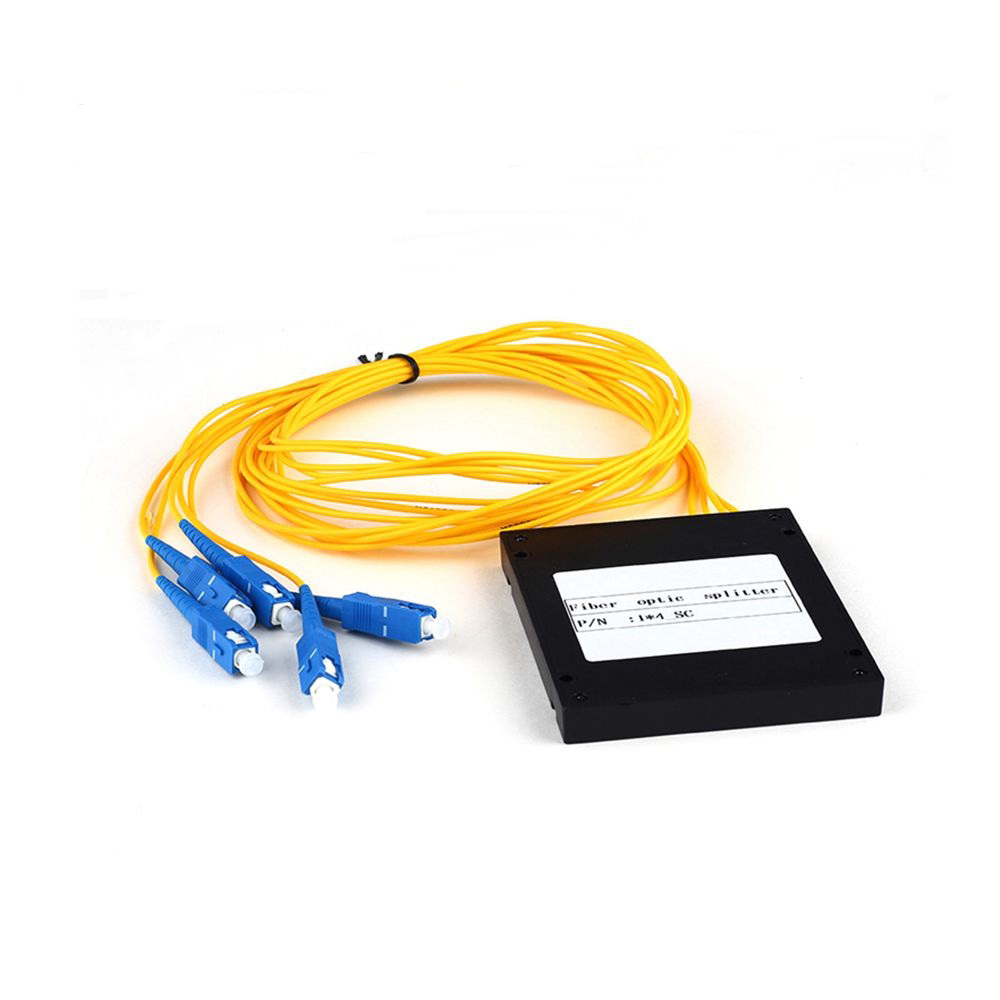

บรรจุภัณฑ์ขนาดเล็ก (Micro): การออกแบบกล่อง ABS ขนาดกะทัดรัด เหมาะสำหรับด้านในของกล่องกระจายแสง

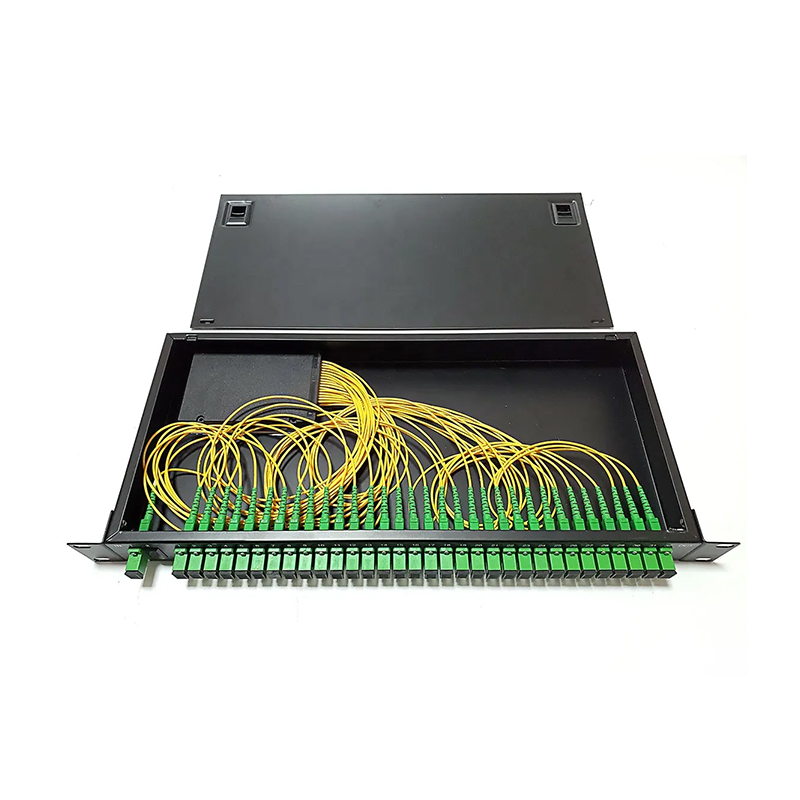

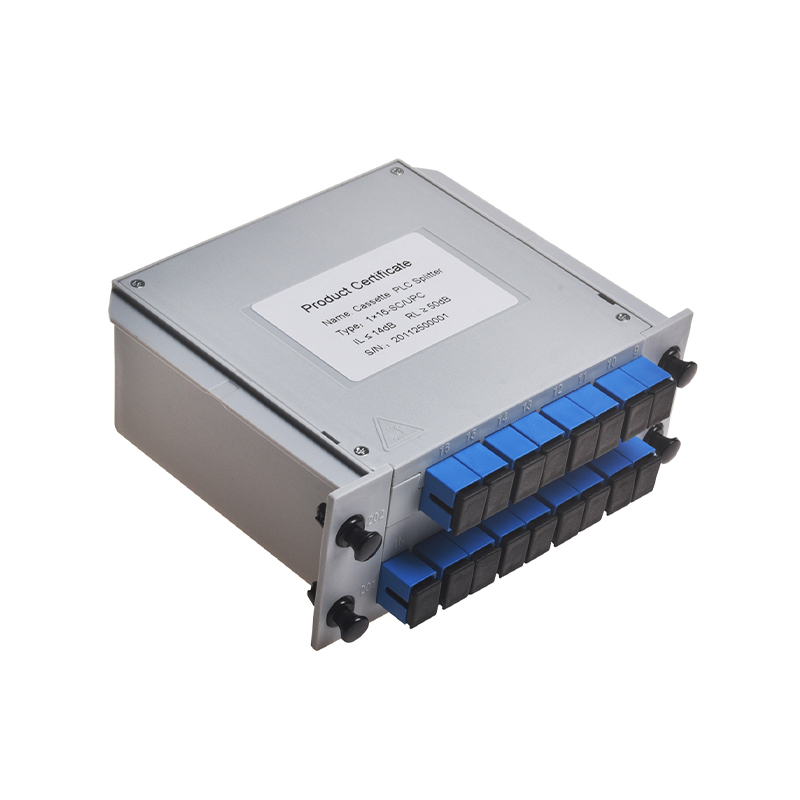

บรรจุภัณฑ์โมดูล/ปลั๊กอิน (โมดูล/ปลั๊กอิน): โมดูลชั้นวาง 1U มาตรฐาน ติดตั้งง่ายบนชั้นวาง ODF
บรรจุภัณฑ์แบบถาด (ถาด): ปรับให้เข้ากับถาดประกบไฟเบอร์หรือกล่องกระจาย

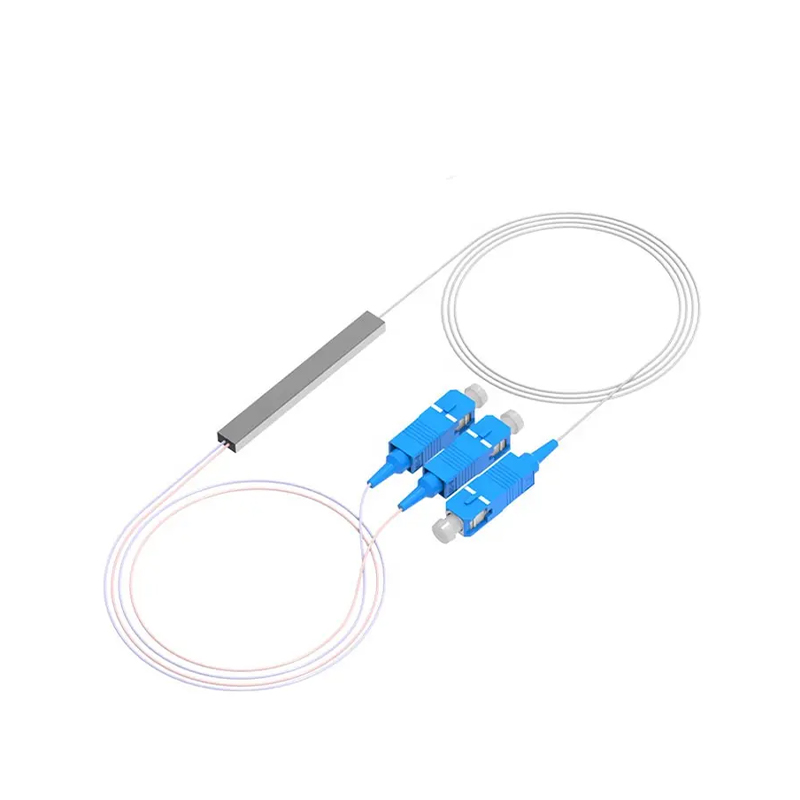

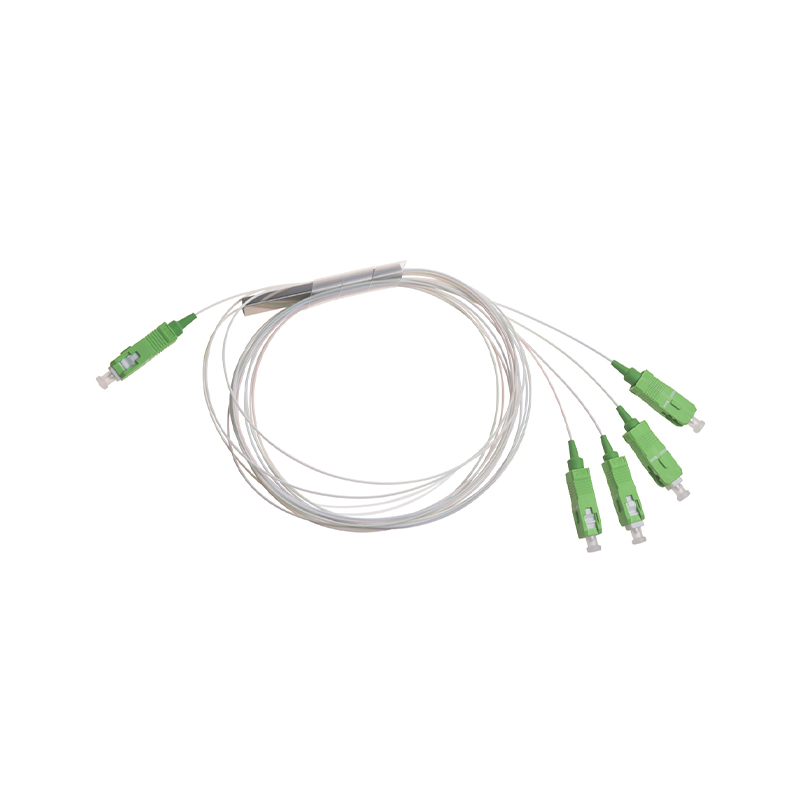

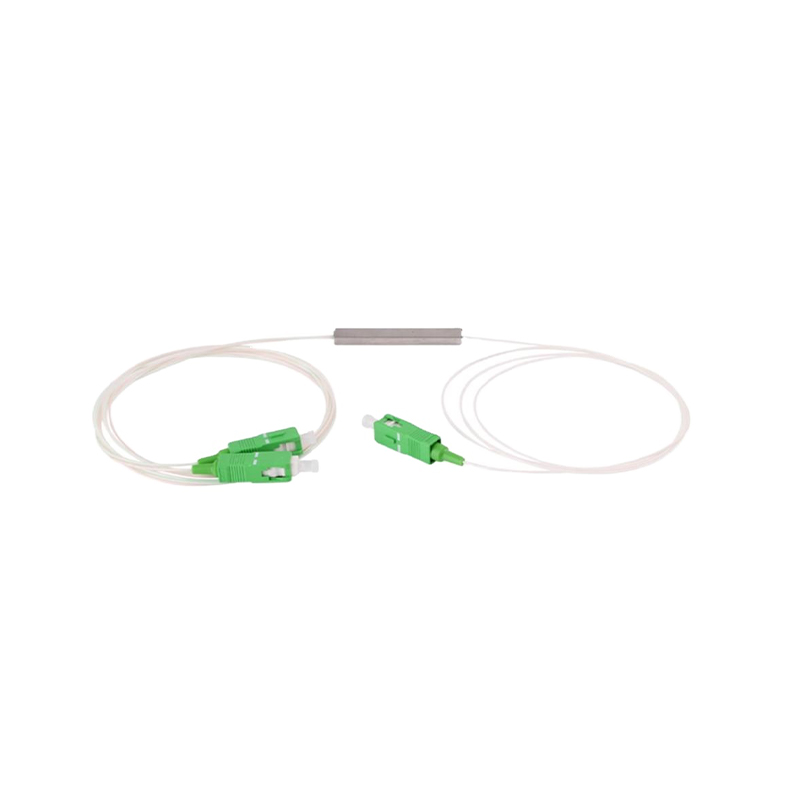

บรรจุภัณฑ์ท่อสแตนเลส (Blockless): การออกแบบระดับการป้องกันสูง เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูงและความชื้นสูง
บรรจุภัณฑ์ทั้งหมดเต็มไปด้วยซิลิโคนหรือเรซินเพื่อเพิ่มความเสถียรทางกลและความทนทานต่อสิ่งแวดล้อม

พารามิเตอร์ประสิทธิภาพที่สำคัญ
ตัวแยก PLC ของ Ningbo Goshining ปฏิบัติตามมาตรฐานอุตสาหกรรมอย่างเคร่งครัดในแง่ของประสิทธิภาพและปรับพารามิเตอร์หลักให้เหมาะสมตามความต้องการของลูกค้า:
อัตราส่วนการแยก: รองรับการกำหนดค่าที่ยืดหยุ่น เช่น 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
ความยาวคลื่นในการทำงาน: ครอบคลุมหน้าต่างเดียว (1310/1490/1550nm), หน้าต่างคู่ (1310/1490nm ฯลฯ) และย่านความถี่เต็ม (1260-1650nm);
การสูญเสียการแทรก (IL): โดยทั่วไป ช่วงค่าคือ 3.6dB (1x2) ถึง 21.0dB (1x64) ซึ่งดีกว่าค่าเฉลี่ยของอุตสาหกรรม
ความสม่ำเสมอ: ความแตกต่างในการสูญเสียการแทรกของแต่ละพอร์ตเอาต์พุตคือ ≤1.0dB ทำให้มั่นใจในการกระจายสัญญาณที่สมดุล
การสูญเสียคืน (RL): ≥55dB ลดการรบกวนการสะท้อนสัญญาณ
การสูญเสียขึ้นอยู่กับโพลาไรซ์ (PDL): ≤0.2dB ปรับให้เข้ากับอินพุตสถานะโพลาไรซ์ที่แตกต่างกัน
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: อุณหภูมิในการทำงาน -40°C ถึง 85°C, อุณหภูมิการจัดเก็บในช่วงเดียวกัน, ตรงตามข้อกำหนดการใช้งานทางอุตสาหกรรม
สถานการณ์การใช้งานหลัก
ด้วยข้อดีของผลิตภัณฑ์ไฟเบอร์ออปติกแบบครบวงจร ตัวแยก PLC ของ Ningbo Goshining จึงถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์ต่อไปนี้:

เครือข่าย FTTH: กระจายสัญญาณไฟเบอร์ออปติกลำตัวไปยังเทอร์มินัลผู้ใช้หลายราย (ONT/ONU) ที่จุดกระจายแสง (ODP)
ระบบ PON: รองรับการแยกสัญญาณแสงของ EPON, GPON, XG-PON, NG-PON2 และเทคโนโลยีอื่น ๆ
เครือข่ายออปติคอล CATV: ตระหนักถึงการกระจายสัญญาณออกอากาศดาวน์สตรีมแบบหลายช่องสัญญาณ
ระบบตรวจจับไฟเบอร์ออปติก: รองรับการรวบรวมและกระจายสัญญาณหลายจุด
ศูนย์ข้อมูล/เครือข่ายองค์กร: ปรับให้เข้ากับ LAN และการสร้างความต้องการการเดินสายสายเคเบิลออปติก
นอกจากนี้ บริษัทยังมีบริการที่ปรับแต่งได้ ซึ่งสามารถปรับอัตราส่วนการแยก แบบฟอร์มบรรจุภัณฑ์ หรือรวมส่วนประกอบไฟเบอร์ออปติกอื่นๆ (เช่น ตัวเชื่อมต่อที่รวดเร็ว จัมเปอร์) ตามความต้องการพิเศษของลูกค้า เพื่อช่วยสร้างผลิตภัณฑ์แบรนด์ส่วนตัว

ประเด็นสำคัญของกระบวนการผลิต
การผลิตตัวแยก PLC ของ Ningbo Goshining เป็นไปตามกระบวนการควบคุมคุณภาพที่เข้มงวด:
การสะสมของแผ่นเวเฟอร์: การสร้างชั้นท่อนำคลื่นซิลิกาที่มีความบริสุทธิ์สูงบนพื้นผิวซิลิกอน
Photolithography และการแกะสลัก: การสร้างรูปแบบท่อนำคลื่นที่ตั้งไว้ล่วงหน้าผ่านการสัมผัสกับรังสียูวีและการกัดด้วยไอออนปฏิกิริยา (RIE)
การอบอ่อน: ปรับคุณสมบัติทางแสงของท่อนำคลื่นให้เหมาะสมและลดการสูญเสียการส่งผ่าน
การเจียรและขัดผิวหน้าส่วนท้าย: รับประกันความเรียบและแนวตั้งของส่วนปลายท่อนำคลื่นและปรับปรุงประสิทธิภาพการเชื่อมต่อ
ข้อต่อการจัดตำแหน่งไฟเบอร์อาเรย์: การใช้อุปกรณ์ที่มีความแม่นยำสูงเพื่อให้ได้การจัดตำแหน่งที่แม่นยำและการยึดเกาะถาวรของใยแก้วนำแสงและปลายท่อนำคลื่น
การทดสอบประสิทธิภาพ: การทดสอบพารามิเตอร์หลักอย่างครอบคลุม เช่น การสูญเสียการแทรก ความสม่ำเสมอ และการสูญเสียกลับ
การป้องกันบรรจุภัณฑ์: ประกอบเปลือกและเติมด้วยกาวป้องกัน และผ่านการทดสอบความน่าเชื่อถือด้านสิ่งแวดล้อม เช่น การหมุนเวียนของอุณหภูมิและการสั่นสะเทือน

ข้อควรพิจารณาในการคัดเลือก
อัตราส่วนสาขา: กำหนดตามจำนวนผู้ใช้เครือข่ายหรือโหนดสาขา (เช่น 1x32, 2x64)
ความยาวคลื่นในการทำงาน: จับคู่ความยาวคลื่นที่ระบบใช้ (หน้าต่างเดียว/สอง/สาม)
การสูญเสียการแทรก: จะต้องรวมอยู่ในงบประมาณพลังงานลิงก์ และเลือกผลิตภัณฑ์ที่ตรงตามข้อกำหนดส่วนต่างของระบบ
รูปแบบบรรจุภัณฑ์: เลือกไมโคร ปลั๊กอิน ถาด หรือท่อสแตนเลสตามสภาพแวดล้อมการติดตั้ง (กล่องสายไฟ/ชั้นวาง/กลางแจ้ง)
อุณหภูมิในการทำงาน: เลือกระหว่างช่วงอุณหภูมิเชิงพาณิชย์หรืออุตสาหกรรม ขึ้นอยู่กับสภาพแวดล้อมการใช้งาน (ในร่ม/กลางแจ้ง)
การปฏิบัติตามมาตรฐาน ยืนยันการปฏิบัติตามมาตรฐานอุตสาหกรรม (เช่น IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE)
